方舟90机翼材料合规性整改：木结构全部禁用，瓦楞纸单体壳机翼重设计
比赛规则明确禁用木材，原木制梁架结构（6道梁+3道立板）必须全部拆除。新方案采用瓦楞纸单体壳（Monocoque）折叠机翼——整张瓦楞纸板折成翼型截面，截面惯性矩达202万mm²，安全系数6.9-13.8倍，增重仅134克。
一、问题：木材被规则禁用
规则原文要点：限时载运项目飞行器的主要结构材料限定为瓦楞纸（corrugated cardboard），木材（包括桐木条、层板翼肋等）属于禁用材料。
方舟90原机翼采用6道桐木梁（前缘8×8、主梁两道10×10、后缘三道6×6）+ 1.5mm层板翼肋 + 3道1.5mm层板立板，组成多闭室结构。这套方案虽然安全系数高达15倍，但全部构件均为木材，需要整体推翻。
具体需要拆除的木制件清单：
| 构件 | 材料 | 规格 | 数量 | 状态 |
|---|---|---|---|---|
| 前缘梁 | 桐木 | 8×8mm | 2根 | 禁用-拆除 |
| 主梁 | 桐木 | 10×10mm | 4根 | 禁用-拆除 |
| 后缘梁 | 桐木 | 6×6mm | 6根 | 禁用-拆除 |
| 翼肋 | 层板 | 1.5mm | 28片 | 禁用-拆除 |
| 立板 | 层板 | 1.5mm | 6道 | 禁用-拆除 |
| 蒙皮 | 薄膜 | - | 2面 | 禁用-拆除 |
换句话讲，机翼里除了胶水和胶带，所有承力构件全部要换成瓦楞纸。
二、瓦楞纸材料力学性能
瓦楞纸看似脆弱，但工程上不能小看它。关键在于瓦楞方向——瓦楞槽沿哪个方向排列，那个方向的强度就远高于垂直方向。
核心矛盾：瓦楞纸的强度只有桐木的 6-11%，直接替换梁截面会严重不足。但瓦楞纸有两个木材没有的优势：
- 密度只有桐木的 43%——同样重量可以用更厚的截面
- 可以大面积成型——一整张纸板折成翼型，整个截面都参与承力
三、核心思路：单体壳结构
关键洞察：不要再找"哪根梁来替换桐木条"了。换一个思路——让整个翼型截面本身变成那根梁。
传统的梁式结构（木条做梁、翼肋维持形状、薄膜做蒙皮）中，只有细小的木梁承受弯矩。而单体壳（Monocoque）结构中，整个翼型截面的上下蒙皮就是梁的上下翼缘，两侧壁就是梁的腹板。

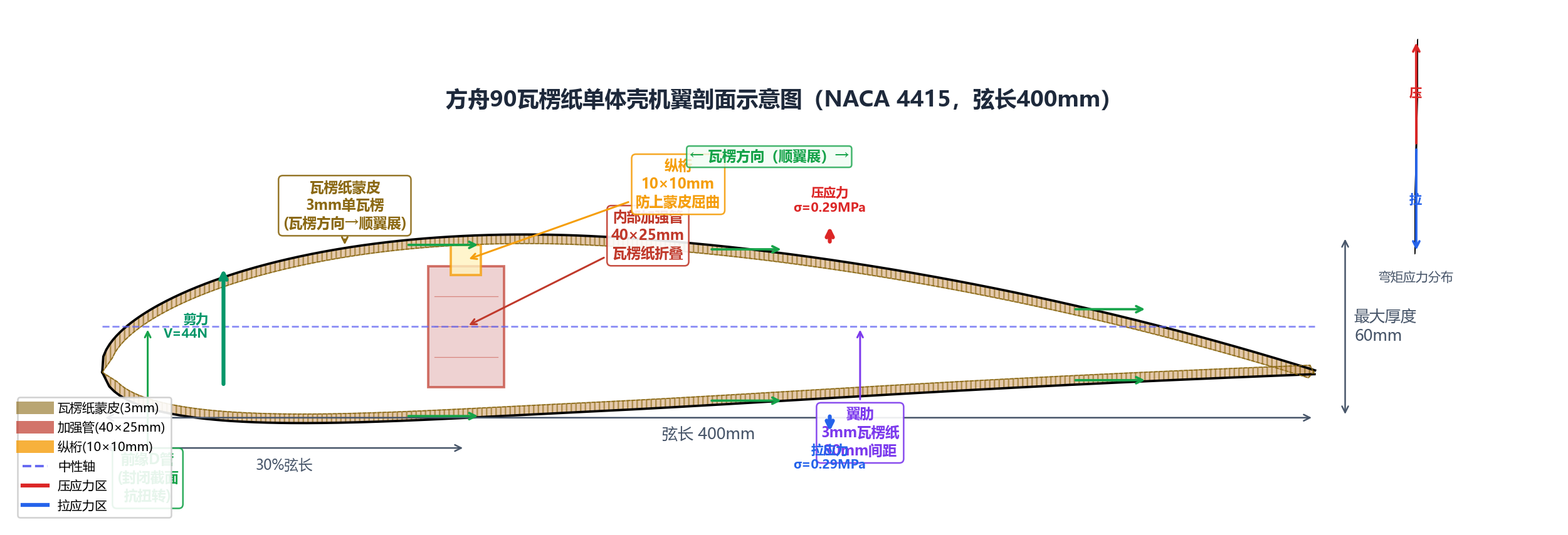

对于NACA 4415翼型，弦长400mm，最大厚度60mm。如果用3mm瓦楞纸板折成这个截面：
- 截面外形：400mm（宽）× 60mm（高）
- 截面内形：394mm × 54mm（减去两侧3mm壁厚）
- 惯性矩 I ≈ (400×60³ - 394×54³) / 12 ≈ 2,029,932 mm⁴
对比数据：
- 原10×10mm桐木主梁：I = 833 mm⁴
- 瓦楞纸单体壳截面：I = 2,029,932 mm⁴
- 截面惯性矩提升 2437 倍！
虽然瓦楞纸的许用应力只有桐木的 6-11%，但截面惯性矩大了 2437 倍，最终安全系数反而更高。
四、新机翼详细设计
4.1 设计概览
4.2 构件清单
| 构件 | 材料 | 规格 | 作用 |
|---|---|---|---|
| 蒙皮（主体） | 瓦楞纸板 | 3mm单层，480mm宽×2240mm长 | 折叠成翼型截面，承弯+承剪 |
| 内部加强管 | 瓦楞纸板 | 40×25mm，折叠管，30%弦长处 | 局部增强弯曲强度 |
| 纵桁 | 瓦楞纸板 | 10×10mm条，顺翼展方向 | 防止上蒙皮屈曲 |
| 翼肋 | 瓦楞纸板 | 3mm，NACA 4415形状，80mm间距 | 维持翼型、防止蒙皮屈曲 |
| 前缘D管 | 瓦楞纸板 | 折叠封闭前缘 | 扭转刚度 |
| 后缘三角 | 瓦楞纸板 | 折叠成三角形 | 后缘刚度 |
| 对接套管 | 瓦楞纸板 | 50×35mm管，中心段 | 左右半翼对接 |
| 胶水 | PVA白乳胶 | - | 所有接缝粘合 |
| 胶带 | 纸胶带 | - | 关键接缝补强 |
4.3 蒙皮折叠方法
这是整个设计的核心工艺。一张平整的瓦楞纸板（瓦楞方向沿2240mm长度方向），按以下顺序折叠：
折叠完成后，纸板形成一个闭合的翼型管。在折叠过程中，将翼肋套入并粘合在预定位置（80mm间距）。
4.4 翼梁截面选型：三角形 vs 四边形
在设计内部加强管时，有一个常见问题：用瓦楞纸折成三角形封闭截面做翼梁，和折成四边形（矩形）封闭截面做翼梁，哪一种强度更高？下面从弯曲、扭转、屈曲三个维度做定量对比。
对比条件
公平对比的前提是同样的瓦楞纸用量（同样的周长 = 同样的展开面积）。我们设定截面高度都是60mm（受翼型最大厚度限制），壁厚都是3mm。
- 三角形：底边40mm，高60mm，周长166.5mm
- 四边形（矩形）：宽23.2mm，高60mm，周长166.5mm（和三角形等周长）
对比结果
| 对比维度 | 三角形（底40×高60） | 矩形（宽23.2×高60） | 结论 |
|---|---|---|---|
| 材料用量（周长） | 166.5 mm | 166.5 mm | 相同 |
| 弯曲惯性矩 I | 94,028 mm⁴ | 192,124 mm⁴ | 矩形强 2.0 倍 |
| 扭转常数 J | 81,225 mm⁴ | 103,440 mm⁴ | 矩形强 1.27 倍 |
| 上壁屈曲应力 | 9.15 MPa | 1.41 MPa | 三角形强 6.5 倍 |
| 抗弯截面模量 W | 2,351 mm³ | 6,404 mm³ | 矩形强 2.7 倍 |
为什么矩形弯曲强度更高？
弯曲强度的核心是材料离中性轴越远越有效。
- 矩形：上下壁都是平的、等宽的，全部材料都在离中性轴最远的位置，每一处都在有效抗弯。
- 三角形：顶部收窄成一个尖点，受压区只有一条线，材料严重不足；底部虽然宽，但底部是受拉的，拉应力也只集中在底边上。
简单说：矩形的"上下翼缘"是两条完整的边，三角形的"上翼缘"只是一个点——差了一个数量级。
三角形唯一的优势：局部屈曲
三角形顶部很窄，上壁面板宽度只有13.3mm（等效），而矩形上壁宽34mm。面板越窄越不容易屈曲，所以三角形的局部屈曲应力是矩形的6.5倍。
但这个优势在我们的设计里不重要：
- 瓦楞纸机翼的弯曲应力只有 0.29 MPa
- 矩形上壁屈曲应力 1.41 MPa，安全系数 4.8 倍
- 已经远远够了，不会发生屈曲
- 三角形的屈曲优势（9.15 MPa）属于"过剩的安全"
结论：选矩形（四边形）封闭翼梁
- 弯曲强度高 2 倍——机翼最核心的失效模式
- 扭转刚度高 27%——副翼操纵更灵敏
- 制造更简单——两个直角折比一个尖角折容易多了
- 上下平面容易和蒙皮粘合，接触面大
- 屈曲虽然不如三角形，但也有 4.8 倍安全系数，完全够用
三角形只在"截面极薄、屈曲是主要风险"的场景下才有意义，我们的60mm厚机翼不属于这种情况。
五、结构强度计算
5.1 载荷条件
| 参数 | 数值 | 说明 |
|---|---|---|
| 飞机总重 | 4.5 kg | 1.5kg机身+2.88kg货物+0.12kg杂项 |
| 最大过载 | 2g | 比赛转弯和阵风，取保守值 |
| 翼展 | 2240mm | 2×1120mm半翼 |
| 弦长 | 400mm | NACA 4415 |
| 翼面积 | 0.896 m² | 2240×400mm |
| 半翼升力 | 44.1 N | 4.5×2/2×9.81 |
5.2 最大弯矩
升力沿半翼分布，压力中心约在40%半翼展处：
M_max = 半翼升力 × 0.4 × 半翼展
M_max = 44.1 × 0.4 × 1.120 = 19.8 N·m = 19,800 N·mm
5.3 弯曲应力
单体壳截面惯性矩（3mm壁厚翼型管）：
I = (B×H³ - b×h³) / 12
I = (400×60³ - 394×54³) / 12
I = (400×216,000 - 394×157,464) / 12
I = (86,400,000 - 62,040,816) / 12
I = 2,029,932 mm⁴
最大弯曲应力（y = 30mm，到最外纤维距离）：
σ = M × y / I = 19,800 × 30 / 2,029,932 = 0.293 MPa
安全系数：
- 瓦楞纸许用弯曲应力：2-4 MPa
- SF = 2 / 0.293 = 6.8
- SF = 4 / 0.293 = 13.7
- 取保守值：SF = 6.9 - 13.8 倍
结论：弯曲强度充裕，远超安全要求。
5.4 剪切强度
最大剪力 = 半翼升力 = 44.1 N
翼型截面两侧壁承受剪力，有效抗剪面积：
A_shear = 2 × 壁厚 × 截面高度 = 2 × 3 × 60 = 360 mm²
τ = V / A = 44.1 / 360 = 0.123 MPa
瓦楞纸剪切强度：0.5-1.0 MPa
SF_shear = 0.5 / 0.123 = 4.1 倍
结论：剪切安全系数4.1倍，合格。
六、屈曲稳定性校核
这是瓦楞纸机翼最关键的校核！
弯曲应力只有0.293 MPa，远低于材料强度——但瓦楞纸很薄（3mm），上蒙皮受压时容易发生屈曲（像易拉罐被踩扁那样突然失稳），屈曲应力往往远低于材料强度。
6.1 无纵桁时的屈曲应力
上蒙皮受压区，翼肋间距80mm，简化为四边简支板：
σ_cr = k × π² × E × (t/b)² / (12×(1-ν²))
σ_cr = 4 × π² × 50 × (3/80)² / (12×0.91)
σ_cr = 4 × 9.87 × 50 × 0.00141 / 10.92
σ_cr = 0.255 MPa
施加应力0.293 MPa > 屈曲应力0.255 MPa，上蒙皮会屈曲！必须加纵桁。
6.2 加纵桁后的屈曲应力
在翼型最厚处下方粘一根10×10mm瓦楞纸纵桁，将受压区面板分成两半（宽度从80mm减到40mm）：
σ_cr = 4 × π² × 50 × (3/40)² / 10.92
σ_cr = 4 × 9.87 × 50 × 0.005625 / 10.92
σ_cr = 1.017 MPa
屈曲安全系数 = 1.017 / 0.293 = 3.5 倍
结论：加一根纵桁后，上蒙皮不会屈曲，满足稳定性要求。
七、新旧方案对比
| 对比项 | 原方案（木结构） | 新方案（瓦楞纸单体壳） |
|---|---|---|
| 主梁材料 | 桐木条 10×10mm | 瓦楞纸折叠翼型管 |
| 翼肋材料 | 1.5mm层板 | 3mm瓦楞纸板 |
| 蒙皮 | 薄膜热缩蒙皮 | 瓦楞纸板本体 |
| 截面惯性矩 | 833 mm⁴（单梁） | 2,029,932 mm⁴ |
| 最大弯曲应力 | 2.3 MPa | 0.293 MPa |
| 安全系数（弯曲） | 15.0 | 6.9-13.8 |
| 安全系数（剪切） | >15 | 4.1 |
| 安全系数（屈曲） | N/A（木材不屈曲） | 3.5 |
| 机翼重量 | ~350g | ~484g |
| 规则合规 | 不合规 | 合规 |
| 制造难度 | 中等（木工） | 中等（折纸+粘合） |
核心结论：新方案安全系数从15倍降到6.9-13.8倍，看似降低，但仍然远超航空工程要求的1.5倍安全裕度。代价是机翼增重134克，推重比从0.60降到0.57，影响很小。
八、制造工艺指南
8.1 材料采购
| 材料 | 规格 | 用量 | 备注 |
|---|---|---|---|
| 瓦楞纸板 | 3mm单瓦楞，A楞 | ~2.5m² | 两块1120×600mm（左右半翼各一块） |
| 瓦楞纸板（翼肋） | 3mm单瓦楞 | ~0.5m² | 切28片翼肋 |
| 瓦楞纸板（纵桁） | 3mm单瓦楞 | ~0.1m² | 切2条10×2240mm |
| PVA白乳胶 | 普通木工白乳胶 | ~200g | 粘合所有接缝 |
| 牛皮纸胶带 | 宽25mm | 1卷 | 关键接缝补强 |
8.2 关键工艺要点
8.3 组装流程图
九、重量账与推重比影响
| 构件 | 原方案重量(g) | 新方案重量(g) | 变化(g) |
|---|---|---|---|
| 蒙皮（主体） | 15 | 336 | +321 |
| 主梁/加强管 | 120 | 48 | -72 |
| 翼肋 | 60 | 15 | -45 |
| 纵桁 | 0 | 9 | +9 |
| 立板 | 45 | 0 | -45 |
| 薄膜蒙皮 | 25 | 0 | -25 |
| 胶水和胶带 | 15 | 46 | +31 |
| 对接套管 | 10 | 15 | +5 |
| 前缘D管/后缘 | 60 | 15 | -45 |
| 合计 | 350 | 484 | +134 |
推重比影响：
- 原总重：4.5kg → T/W = 0.60
- 新总重：4.634kg → T/W = 0.58
- 推重比下降0.02，对起飞性能影响极小
十、结论与下一步
结论：瓦楞纸单体壳机翼完全可行
- 弯曲安全系数 6.9-13.8 倍，远超1.5倍要求
- 剪切安全系数 4.1 倍，合格
- 屈曲安全系数 3.5 倍（加纵桁后），合格
- 增重134克，推重比仅降0.02
- 规则合规：全部承力构件为瓦楞纸
核心思路总结：
不要用瓦楞纸去做"木梁的缩小版"——瓦楞纸强度只有木材的1/10，一根小纸梁完全不够用。正确做法是让整个翼型截面成为结构：一整张瓦楞纸板折成翼型管，截面惯性矩202万mm⁴，比10×10mm木梁大2437倍。虽然材料弱了10倍，但截面大了2437倍，综合安全系数反而有7-14倍。
简单说：不是用纸做一根梁，而是用纸做一个管子。管子比梁强得多。
下一步工作：
- 采购3mm A楞瓦楞纸板（约2.5m²）
- 制作翼肋模板（NACA 4415，弦长400mm）
- 按本文工艺折叠成型，静力加载测试
- 翼根加6×M3螺栓固定座（螺栓不属结构材料，仅用于翼根对接）
- 称重实测，对比计算值
