应比赛展示与日常教学需要，我们用 CADC（中国飞行器设计挑战赛）标志图案 制作了一张可直接用于 Rhino 的无缝材质贴图。尺寸严格按 1 米 × 0.5 米，图标按斜向网格均匀排布，列方向（由下到上）向左偏约 45°，单张贴图即可整张平铺，也支持任意整数倍重复——非常适合给机身、机翼蒙皮或赛事展板做"赛事涂装"。
一、图标数量与分布规则
贴图按"斜向网格（菱形阵列）"均匀排布，保证左右、上下严格对齐、无缝拼接，单张内图标不重叠。核心参数如下：
| 项目 | 数值 / 说明 |
|---|---|
| 贴图物理尺寸 | 1000 mm × 500 mm（长 × 宽） |
| 像素分辨率 | 2000 px × 1000 px，即 2 px/mm |
| 单张图标数量 | 20 个完整图标（4 列 × 5 行整数周期网格） |
| 图标缩放 | 0.55×，单图标约 171 px × 85 px |
| 排布方式 | 斜向网格，列方向由下到上向左偏约 45° |
| 行步进向量 u | (500, 0) px（同一行水平向右） |
| 列步进向量 v | (−200, 200) px（向下 200 px、向左 200 px） |
| 整数周期 | 4u + 5v = (0, 1000)，即 5 行后回到同一竖直周期；单周期含 4×5 = 20 个图标 |
| 无缝方式 | 环面平铺（toroidal paste）：边缘图标按 2000×1000 边界回绕，整数倍重复无接缝 |
| 图标主色 | RGB(49, 78, 121) — CADC 标志蓝 |
为什么无缝？ 采用 4 列 × 5 行整数周期网格：列向量 v = (−200, 200)，5 步后累计 (−1000, 1000)，在 2000×1000 画布中正好回到左侧同一高度；行向量 u = (500, 0)，4 步后横跨 2000 px 回到水平周期。因此所有边缘图标都能在对面边缘找到对应副本，贴图重复时无可见接缝。
二、贴图预览

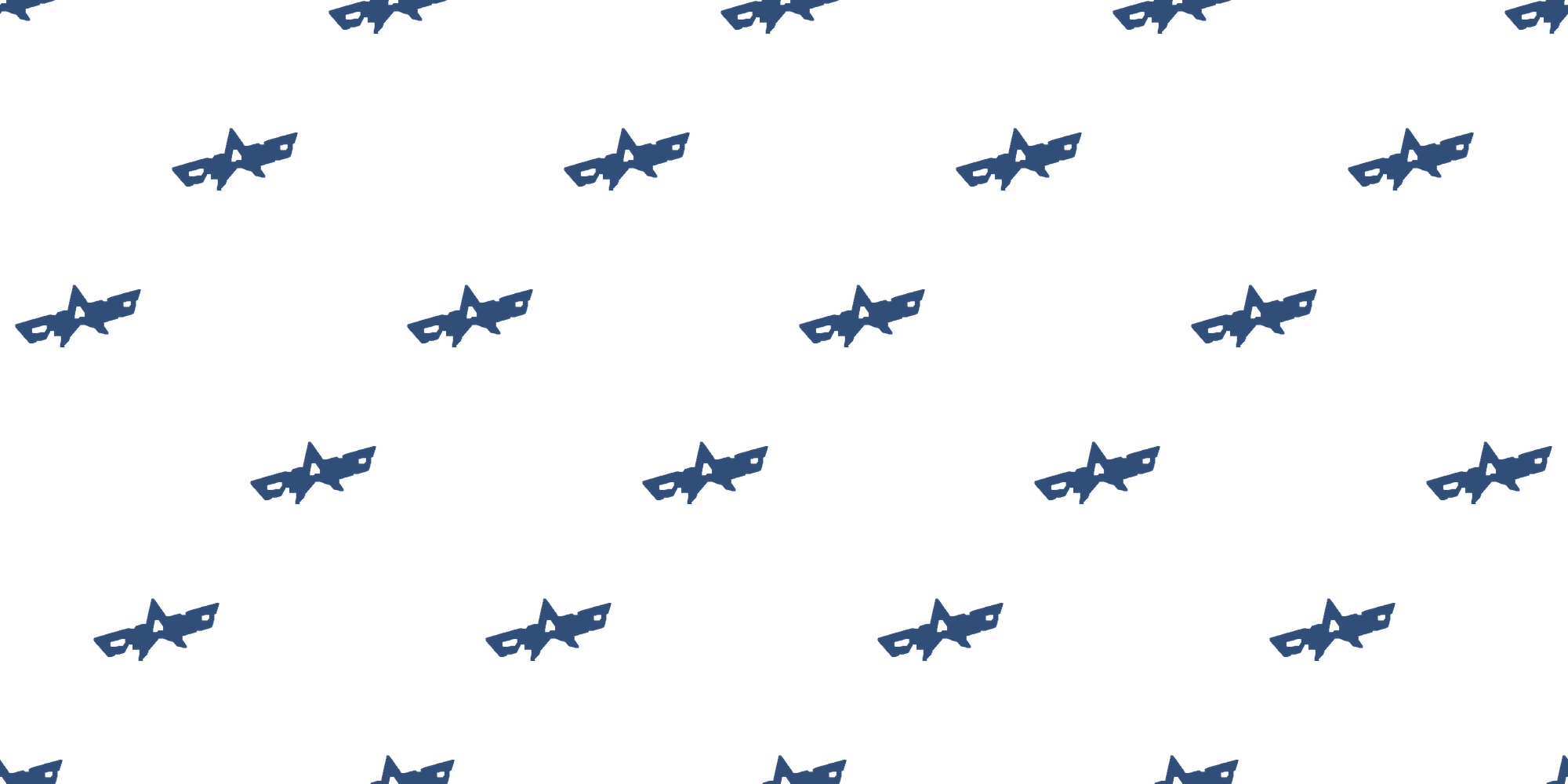

下方左图为单张主贴图（透明底 PNG），右图为 2×2 拼贴预览——可以直观看到重复后无明显接缝。

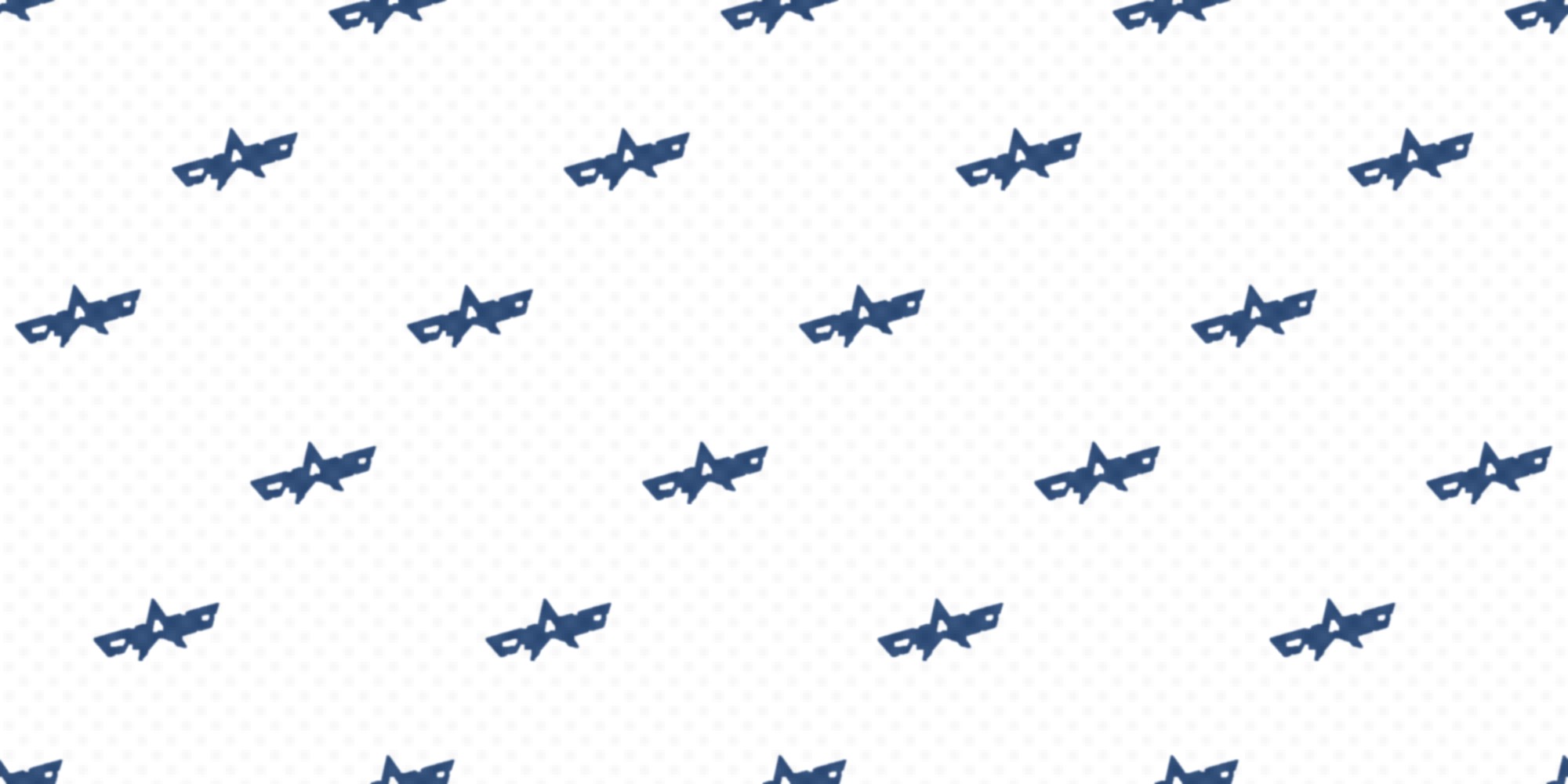

提示：透明底 PNG 适合叠加到彩色蒙皮上；白底 JPG 适合直接做展板或打印。如需真实光照效果，请看"写实效果样张"。
三、在 Rhino 中的操作方法
把贴图当成"纹理（Texture）"赋给物体即可，关键是把贴图映射尺寸设成 1000 mm × 500 mm，让一张图正好对应物理尺寸。
- 将下载的贴图文件（建议用
cadc_rhino_texture_1m_x_0.5m.png）放到 Rhino 模型所在文件夹或任意位置。 - 选中要贴图的物体（如机身曲面 / 机翼蒙皮）→ 打开右侧「属性」(Properties) 面板 → 切换到「材质」(Material)。
- 在「颜色」(Color) 选项卡中找到「纹理」(Texture) 区域，勾选「启用 / on」，点击「浏览」选择上面的 PNG 文件。
- 回到物体设置「贴图映射」(Texture Mapping)：属性 → 贴图映射 → 添加「平面」(Planar) 或「方框」(Box) 映射；在映射对话框中将尺寸设为 长 1000 mm × 宽 500 mm（与贴图物理尺寸一致），使一张图正好覆盖该区域。
- 若蒙皮面积大于 1m×0.5m，将映射的「重复」(Repeat) 设为整数倍（2×2、4×4…）。因贴图本身无缝，拼接处无可见接缝。
- 渲染时开启合适的环境光 / 天空光照，标志蓝会更真实；需要透明背景用 PNG 版，需要白底用 JPG 版。
分辨率说明：贴图为 2 px/mm。若用于大幅面喷绘，请在 Rhino 或 Photoshop 中按 1m×0.5m 物理尺寸导出，避免拉伸导致模糊。
四、Rhino 实际贴图效果
下面是按上述方法把白底 JPG 贴到方舟 90 模型上的效果（Rhino 7.4 四视口截图）。图标按 1m×0.5m 尺寸平铺，机身、机翼、垂尾均可见清晰图案，背景为白色。
五、使用建议与注意事项
- 本贴图面向教学与比赛展示用途；如需商业用途，请自行确认 CADC 标志的授权。
- PNG（透明底）适合叠加到已有彩色涂装上；JPG（白底）适合直接做展板、海报或背景。
- "单个图标模板"两份可用于局部贴花、水贴或二次设计，方便在其它位置单独放一个标志。
- 如要调整图标密度或大小，可在原图基础上按 4u+5v 整数周期重新生成，保持无缝特性即可。
