苏教练的原始问题：我要设计一架翼展1.6米的传统气动布局的飞机。已知起飞重量目标1公斤，零件清单如下：电机2216 1400KV（80g）、电池约240g、螺旋桨8寸（约10g）、舵机4个共36g、接收机9g、起落架20g，已确定零件总重约395g。这意味着留给机身、机翼、尾翼结构的重量只有约600g。翼展定了1.6米，但翼面积、弦长、机长、重心这些参数怎么确定？
这就是这篇课的起点——不是打开软件先学菜单，而是带着一个真实的设计问题：我有一堆零件和想法，怎么把它们变成一架能飞的飞机？
在打开XFLR5之前，我们先用最基础的气动力学知识，把飞机的"骨架尺寸"算出来。这些算出来的参数，就是后面用XFLR5验证和优化的起点。
一、已知条件汇总
先把所有已知数据列出来，这是设计的"输入"：
| 参数 | 数值 | 说明 |
|---|---|---|
| 目标翼展 | 1.6m | 已确定 |
| 起飞重量（AUW） | 约1000g | 全部零件+结构总重 |
| 电机 | 2216 1400KV | 重80g，适合8寸桨 |
| 螺旋桨 | 8寸 | 约10g，推力约800~1000g |
| 电池 | 约240g | 3S或4S锂电，动力核心 |
| 舵机 | 4个，共36g | 副翼+升降+方向+油门 |
| 接收机 | 9g | 4通道接收机 |
| 起落架 | 20g | 前轮或尾轮式 |
| 已确定零件总重 | 约395g | 电机80+电池240+桨10+舵机36+接收机9+起落架20 |
| 结构重量预算 | 约600g | 机架（机身+机翼+尾翼）、蒙皮、连杆、螺丝等 |
| 气动布局 | 传统布局 | 主翼+水平尾翼+垂直尾翼 |
重量分配检查：已确定的零件约395g，结构约600g，总重约995g，接近1公斤目标。这说明重量预算很紧凑——600g要做出机身、机翼、尾翼的全部结构，必须用轻木或泡沫等轻质材料，每一个螺丝都要斤斤计较。
二、第一步：确定翼面积和弦长——翼载荷是关键
设计飞机，第一步不是打开软件画图，而是先算翼载荷——每平方米翅膀要扛起多少克重量。

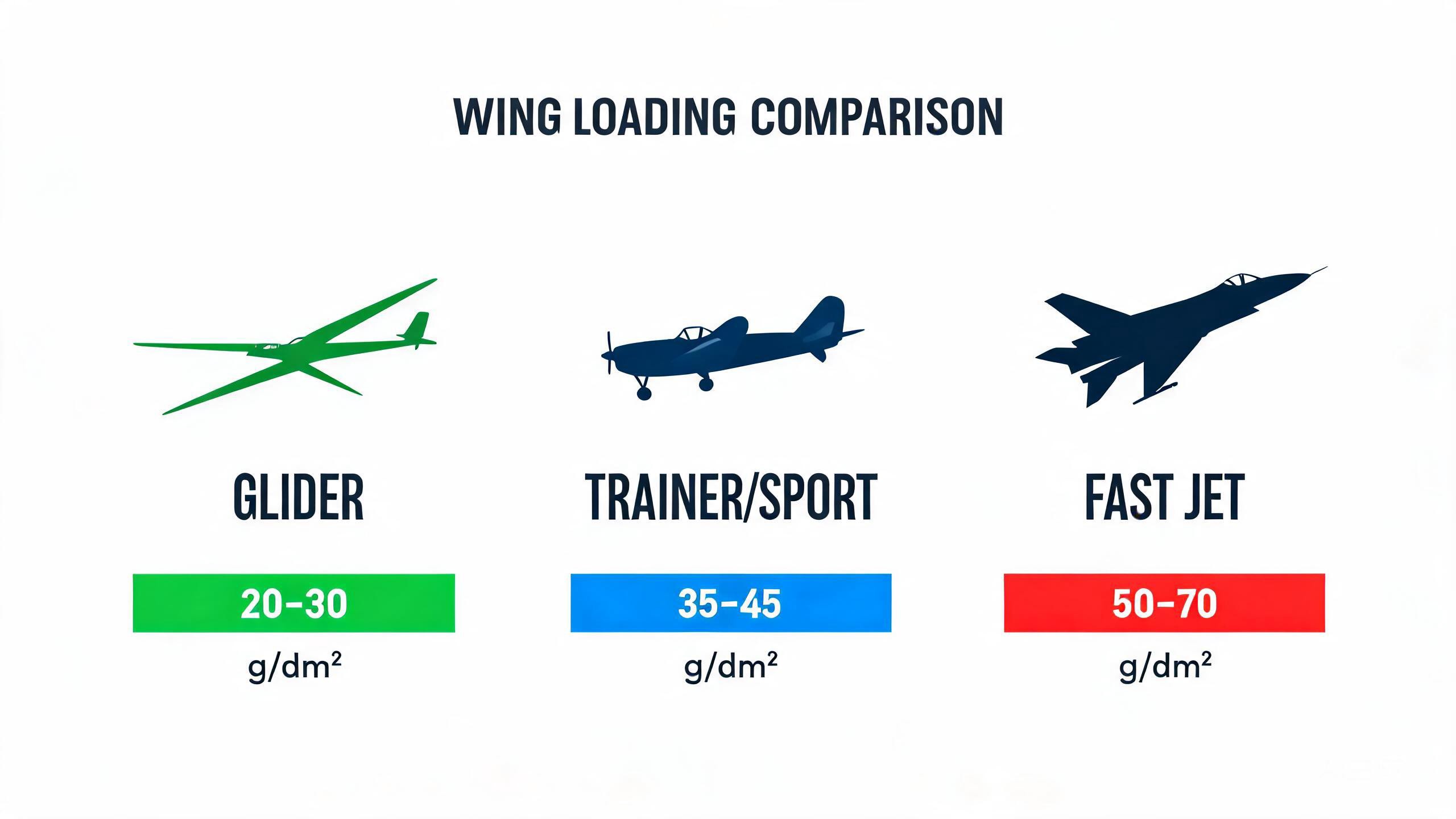

翼载荷决定了飞机的飞行特性：
- 翼载荷太小（20~30 g/dm²）→ 飞机飘，像树叶一样，抗风差，容易被风吹翻。滑翔机是这样的。
- 翼载荷适中（35~45 g/dm²）→ 飞行稳定，起降速度合理，适合教练和运动飞行。
- 翼载荷太大（50~70 g/dm²）→ 飞机沉，需要高速才能飞，降落冲。战斗机是这样的。
1公斤传统布局航模，取翼载荷 = 40 g/dm²（即400 g/m²），这是一个很经典的经验值。
S = 25 dm² = 0.25 m²
翼面积定了，弦长就跟着出来了：
平均弦长 = 0.156m = 156mm
如果用矩形机翼（最简单的），翼根和翼尖弦长都是156mm，一样宽。这样最容易做，但气动效率不是最优。
推荐用梯形机翼——根部宽、翼尖窄：
| 位置 | 弦长 | 说明 |
|---|---|---|
| 翼根弦长 | 180mm | 根部稍宽，结构强度好，也方便安装 |
| 翼尖弦长 | 130mm | 翼尖收窄，减小诱导阻力 |
| 平均弦长 | 155mm | (180+130)/2，接近目标值156mm |
三、第二步：展弦比——翅膀有多"细长"
AR = 10.24
展弦比10左右意味着什么？意味着机翼比较细长，滑翔性能不错，同时机动性也还跟得上。这是教练机和运动机的典型范围。作为对比：滑翔机展弦比15~20，战斗机展弦比3~5。
四、第三步：机长——机身多长合适？
传统布局的机身长度，一般是翼展的75%~85%：
机长 = 1.25m
机长确定后，机身各段怎么分配？按比例来：
| 机身分段 | 占比 | 长度 | 放置内容 |
|---|---|---|---|
| 机头 → 主翼前缘 | 35% | 440mm | 电机、电池、接收机 |
| 主翼位置 | 20% | 250mm | 主翼弦长区域 |
| 主翼后缘 → 尾翼 | 35% | 440mm | 尾力臂（关键！） |
| 尾翼之后 | 10% | 120mm | 方向舵空间 |
五、第四步：重心位置（CG）——飞机能不能飞的关键
重心位置是飞机设计的"生死线"。偏前偏后几厘米，飞机就完全不一样。
传统布局的重心，一般在平均气动弦长（MAC）的25%~33%处：
CG 距机头约 470mm
这个位置的物理意义：
- 重心偏前（MAC的25%）：飞机稳定但迟钝，需要更大的升降舵量，拉杆吃力
- 重心偏后（MAC的35%）：飞机灵活但不安定，容易失速螺旋，危险
- 重心正好（MAC的30%）：稳定性和操控性兼顾，最佳位置
调重心的方法：电池是最方便的配重。电池约240g，前后移动10mm，重心大约移动4~6mm。通过前后调整电池位置来精确调重心。
六、第五步：尾翼尺寸——尾巴多大多合适？
尾翼的作用是提供稳定性和操控力。太小了稳不住，太大了增加阻力。
| 尾翼 | 面积占比 | 面积 | 建议尺寸 |
|---|---|---|---|
| 水平尾翼 | 主翼的 20%~25% | 0.06 m²（600 cm²） | 弦长80mm，翼展400mm |
| 垂直尾翼 | 主翼的 8%~12% | 0.025 m²（250 cm²） | 高度100mm，弦长100mm |
七、设计参数汇总——这架飞机的"身份证"
| 参数 | 数值 | 状态 |
|---|---|---|
| 翼展 | 1.6m | 已确定 |
| 翼面积 | 0.25 m²（2500 cm²） | 已计算 |
| 翼根弦长 | 180mm | 已计算（梯形翼） |
| 翼尖弦长 | 130mm | 已计算（梯形翼） |
| 展弦比 | 10.24 | 已计算 |
| 翼载荷 | 40 g/dm² | 已确定（设计输入） |
| 机长 | 1.25m | 已计算 |
| 重心位置 | MAC的30%，距机头约470mm | 已计算 |
| 水平尾翼面积 | 0.06 m² | 已计算 |
| 垂直尾翼面积 | 0.025 m² | 已计算 |
第一课总结：到这里，我们用最基本的气动力学公式，从已知条件推算出了一架飞机的完整骨架尺寸。翼面积、弦长、展弦比、机长、重心、尾翼——每个参数都有依据，不是拍脑袋想的。
但这些数据够精确吗？翼型选NACA 2412还是4412更好？梯形翼的诱导阻力到底有多大？失速攻角是多少？
这些问题的答案，就是XFLR5要帮我们做的事。第二课，我们打开软件，用XFLR5验证和优化这些参数。
附录：计算过程备忘
1确定翼载荷 → 40 g/dm²（教练机/运动机经典值）
2计算翼面积 → 1000g ÷ 40 = 25 dm² = 0.25 m²
3计算弦长 → 0.25 ÷ 1.6 = 0.156m，分配为根180mm尖130mm
4计算展弦比 → 1.6² ÷ 0.25 = 10.24
5确定机长 → 1.6 × 78% = 1.25m
6确定重心 → MAC的30%，距机头约470mm
7确定尾翼 → 水平尾翼0.06m²，垂直尾翼0.025m²
