苏教练的流体仿真课·第二课：手搓飞机要飞起来——重心、三轴稳定性、调平，XFLR5全仿真
上一课，我们用计算的方法设计了一架1公斤的固定翼航模，确定了翼展1.6米、翼面积25dm²、弦长、展弦比、机长和重心位置等全部参数。但纸面上的设计能不能飞，还需要在XFLR5里仿真验证。
一架手搓飞机要飞起来，我关心三个核心问题：
本课的三个核心问题
第一，重心位置。飞机的重心在什么位置合适？太靠前太靠后都不行，我怎么在XFLR5里设置和调整重心？
第二，三个稳定性。俯仰稳定性最重要，横侧稳定性第二，方向稳定性第三。这三个稳定性在XFLR5里怎么看、怎么分析？
第三，飞机调平（Trim）。飞机能不能平飞？升降舵需要什么角度？速度和配平之间什么关系？
一、重心位置——一切稳定性的起点
重心是飞机稳定性的根本。不管你的机翼设计得多漂亮，重心不对，飞机就飞不好。对于我们的1公斤飞机：
重心范围的经验法则
对于常规布局的上单翼飞机，重心通常在平均气动弦长（MAC）的25%~35%位置之间。这个范围怎么理解？
MAC（Mean Aerodynamic Chord，平均气动弦长）：对于梯形翼，MAC不是简单的翼根弦或翼尖弦，而是一个等效的"平均弦长"。XFLR5会自动计算MAC的位置和长度。重心位置用MAC的百分比来表示，25%MAC就是从MAC前缘算起、弦长的四分之一处。
经验值：上单翼飞机重心在25%~30%MAC比较安全；下单翼可以稍微靠后一点，到30%~35%MAC。我们的飞机是上单翼，所以目标重心在28%MAC左右，留出前后调整的空间。
XFLR5中如何设置重心
在XFLR5中，重心位置不需要你自己算坐标。当你建立完整的飞机模型后，XFLR5会根据所有部件的重量和位置自动计算总重心。你可以在分析设置中调整重心位置，观察不同重心下飞机的稳定性变化。
1打开XFLR5，加载上一课设计的机翼、尾翼、机身等部件
2在Plane（整机）设计页面，设置每个部件的重量和位置
3XFLR5自动计算MAC位置和重心在MAC上的百分比
4在分析面板中调整重心位置，观察稳定性曲线的变化
调重心的实用方法
在现实中调重心，最常用的方法就是前后移动电池。我们的电池重240g，是机上最重的单个部件，前后移动10mm，重心大约移动4~6mm，效果非常明显。
其他调重心方法：调整接收机位置、加减机头配重、调整起落架位置等。电池是最方便的，因为固定架通常留有余量。
二、三轴稳定性分析——最重要的一课
稳定性决定了飞机飞起来后会不会"自己乱来"。稳定性好，你松开控制杆飞机自己就能恢复平飞；稳定性差，飞机要么疯狂振荡，要么直接失控。

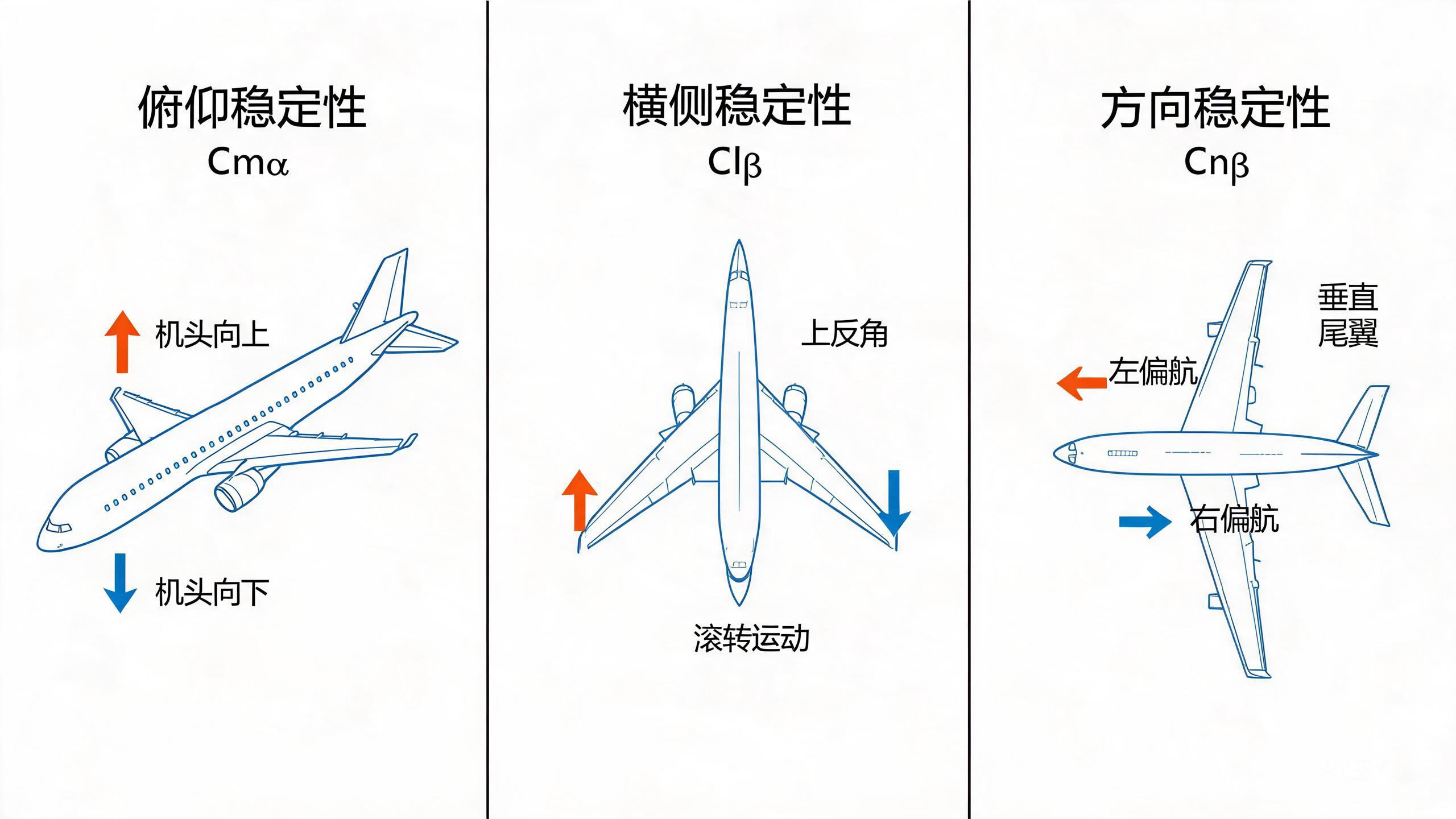

飞机的稳定性分三个轴，重要性不一样：
1. 俯仰稳定性（Pitch Stability）—— Cmα
这是最重要的稳定性，没有之一。俯仰稳定性不够，飞机要么抬头失速，要么低头俯冲，根本没法飞。
什么是Cmα？ Cmα是俯仰力矩系数（Cm）对迎角（α）的导数。简单说，就是迎角变化一度，俯仰力矩变化多少。
Cmα必须为负值，飞机才有俯仰稳定性。
负的Cmα意味着：当飞机抬头（迎角增大）时，产生一个低头的力矩，把机头压回去；当飞机低头（迎角减小）时，产生一个抬头的力矩，把机头抬回来。这就像一个弹簧，始终要把飞机拉回原来的姿态。
在XFLR5中查看俯仰稳定性的步骤：
1完成整机建模后，选择 Type Analysis → Fixed Axes（固定轴分析）
2设置分析条件：速度（如15m/s）、高度（海平面）
3运行分析后，查看 Cm vs Alpha 曲线
4曲线斜率就是Cmα——斜率应该是负的，且数值适中
俯仰稳定性的主要来源：机翼的气动中心（AC）和飞机重心的相对位置。对于常规布局，水平尾翼是提供俯仰稳定性的关键部件。重心越靠前（MAC百分比越小），俯仰稳定性越强，但操纵性变差——这就是设计中的权衡。
2. 横侧稳定性（Lateral Stability）—— Clβ
横侧稳定性排第二。它决定了飞机受到扰动倾斜后，能不能自己恢复水平。
什么是Clβ？ Clβ是滚转力矩系数（Cl）对侧滑角（β）的导数。当飞机向一侧倾斜时会伴随侧滑，侧滑产生的滚转力矩决定了飞机能不能改平。
Clβ必须为负值，飞机才有横侧稳定性。
负的Clβ意味着：飞机向右倾斜（产生右侧滑）时，右翼升力增大、左翼升力减小，产生一个向左滚转的恢复力矩，把飞机拉回水平。
提供横侧稳定性的主要因素：
- 上反角（Dihedral Angle）：机翼向上抬起的角度，是横侧稳定性最主要的来源。我们的飞机有3°~5°上反角
- 上单翼布局：机翼在机身上方，重心在机翼下方，本身就提供了类似"钟摆"的稳定效应
- 后掠角：后掠翼在侧滑时一侧展弦比增大、另一侧减小，产生恢复力矩
在XFLR5中，横侧稳定性在3D视图下的惯性分析或者六自由度分析中查看Clβ导数。
3. 方向稳定性（Directional Stability）—— Cnβ
方向稳定性排第三，但不可缺少。它决定了飞机偏航后能不能自己回正。
什么是Cnβ？ Cnβ是偏航力矩系数（Cn）对侧滑角（β）的导数。
Cnβ必须为正值，飞机才有方向稳定性。
正的Cnβ意味着：飞机向右侧滑时，垂直尾翼产生一个向左的侧力，这个力产生一个向右偏航的力矩，把机头拉回原来的方向。
方向稳定性主要来自垂直尾翼。垂直尾翼面积越大、力臂越长（尾翼离重心越远），方向稳定性越强。这就是为什么有些飞机在垂直尾翼上方加了背鳍（Dorsal Fin），就是为了增加方向稳定性。
方向稳定性和横侧稳定性是耦合的，它们通过侧滑角β联系在一起。好的设计需要两者协调：方向稳定性太强而横侧稳定性太弱，飞机容易出现"荷兰滚"（Dutch Roll）；方向稳定性太弱而横侧稳定性太强，飞机容易出现"螺旋不稳定"。
三、飞机调平（Trim）——让飞机自己平飞
有了正确的重心和足够的稳定性，最后一步就是调平。所谓"调平"，就是找到一组控制面偏角（主要是升降舵角度），让飞机在设定的速度下能够自动保持平飞，不需要你一直推或拉杆。
配平的概念
在XFLR5中，配平计算（Trim）会自动帮你找到：
- 升降舵偏角（δe）：需要多少度升降舵才能在给定速度下平飞
- 配平迎角（αtrim）：飞机在该速度下平飞时的迎角
- 配平升力系数（CLtrim）：平飞时需要的升力系数
我们的飞机在15m/s时 CL = 1000 / (0.5 × 1.225 × 15² × 0.34) ≈ 0.213
1在XFLR5中选择 Type Analysis → Trim → Speed
2设定目标速度范围（如10~25m/s）
3运行Trim分析
4查看结果：每个速度对应的升降舵偏角、配平迎角、配平CL
怎么看Trim结果
好的Trim结果应该满足：
- 升降舵偏角合理：在±10°以内最好，超过±15°说明重心或尾翼设计需要调整
- 配平迎角合理：在5°~12°之间，不能太接近失速迎角（通常15°左右）
- 全速度范围内变化平缓：从低速到高速，升降舵偏角不应该有突变
如果Trim结果不理想怎么办？
升降舵偏角太大（超过15°）：重心可能太靠后了，把重心前移2%~3%MAC试试
升降舵偏角为0但飞机不平飞：可能需要调整机翼安装角（Incidence Angle）或尾翼安装角
低速时需要很大的升降舵：说明翼面积不够或翼载荷太大，需要重新考虑机翼设计
四、本课小结——从设计到验证的完整闭环
我们把一架手搓飞机需要关注的飞行特性，整理成一个清晰的分析流程：
这就是XFLR5的威力所在：不用真机试飞，就能在电脑上验证你的设计能不能飞。当然，仿真和现实总有差距——风、制造误差、重心测量误差等都会影响实际飞行。但有了仿真打底，你至少知道设计方向是对的，调试的时候心里有数。
苏教练的实战心得：我教了十几年航模，见过太多"凭感觉"做飞机的新手，重心不是太靠前就是太靠后，飞起来不是"抬头飞机"就是"俯冲飞机"。如果他们先在XFLR5里仿真一下，很多问题在动手之前就能发现。流体仿真的意义，不是替代实践，而是让实践更高效。
下一课，我们将打开XFLR5软件，实际建立1公斤飞机的整机模型，把这五个分析步骤走一遍，看到真实的仿真数据。敬请期待。
