苏教练的流体仿真课·第五课：第一次打开XFLR5——从菜单到生成第一个翼型
前面四课，我们从理论到AI知识来源的探讨，做了大量铺垫。今天，终于第一次打开了XFLR5软件。这是一堂真正的"手把手"实操课，每一个步骤都有截图，零基础也能跟着做。
一、打开XFLR5 v6.12
我使用的是之前下载的中文便携版，解压后直接双击 XFLR5.exe 即可运行，不需要安装。打开后，顶部菜单栏有三个选项：File、Options、?（Help）。

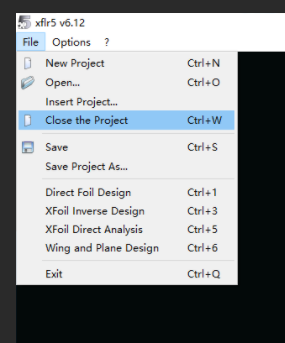

图1：XFLR5 v6.12的File菜单，包含项目管理、设计模块切换和退出
File菜单里，我们最关心的是这几个选项：
我们的工作流程是：先分析翼型 → 再设计机翼 → 最后组装整机做稳定性分析。
二、新建项目并进入翼型分析模块
先点 New Project（Ctrl+N）新建一个空项目。新建后界面看起来没什么变化，这是正常的——新项目默认是空的。
然后按 Ctrl+5 进入 XFoil Direct Analysis（翼型直接分析）模块。进入后界面变成了这样：

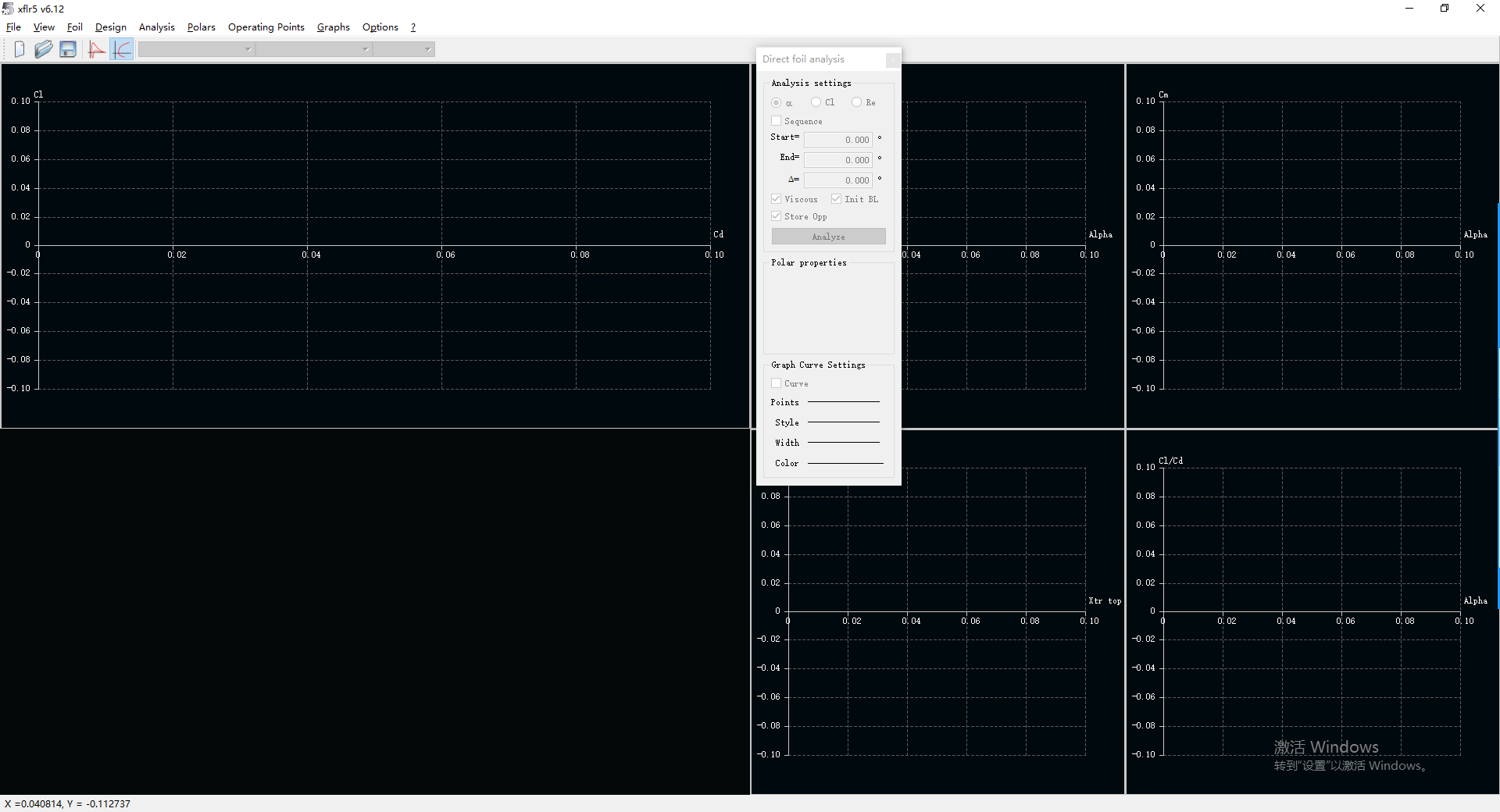

图2：XFoil Direct Analysis模块界面，中间是分析设置对话框，下方是四个空图表区域
界面布局很清楚：
- 顶部菜单栏增加了 Foil、Design、Analysis、Polars、Operating Points、Graphs 等选项
- 中间弹出了"Direct foil analysis"分析对话框
- 下方是四个空的图表区域（还没有数据）
注意：中间对话框里的"Analyze"按钮是灰色的，因为项目里还没有翼型。我们的第一个任务就是往项目里加一个翼型。
三、认识Foil菜单——翼型管理
翼型（Foil）是机翼横截面的形状，不同的翼型决定了机翼的升力、阻力特性。对于1公斤上单翼教练机，适合用比较"温和"的翼型。
点顶部菜单 Foil，看到了这些选项：

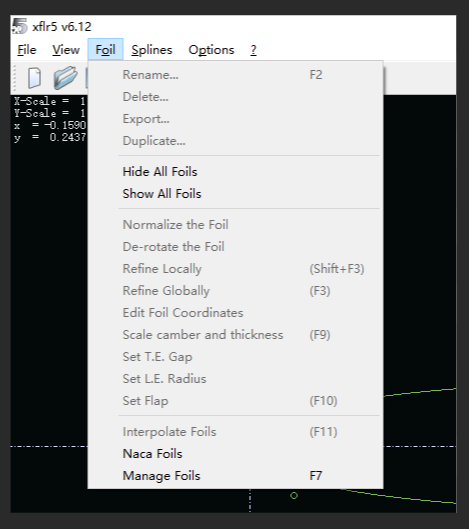

图3：Foil菜单，包含Rename、Delete、Export、Naca Foils（生成标准翼型）、Manage Foils等选项
这个菜单告诉我们，XFLR5支持多种翼型操作：重命名、删除、导出、复制、细化、编辑坐标、设置襟翼，以及最重要的——Naca Foils（生成NACA标准翼型）。
四、尝试Manage Foils
我一开始点了 Manage Foils（F7），弹出了翼型管理窗口：
图4：Foil Management窗口，目前列表是空的，右侧有Delete、Rename、Export Foil、Close按钮
这个窗口显示列表是空的，说明还没有翼型。右侧的按钮只有Delete、Rename、Export Foil、Close，没有新建或导入按钮。所以我关掉了这个窗口，换另一条路——直接生成NACA翼型。
五、生成第一个翼型：NACA 4412
回到主界面，再次点 Foil → Naca Foils，弹出了一个简单的对话框：
图5：NACA Foils对话框，只需要输入4位或5位数字编号，以及面板数量（默认100）
在"4 or 5 digits"框里输入 4412，Number of Panels保持100不变，点OK。
NACA 4412 是什么意思？
第一个4 = 最大弯度是弦长的4%
第二个4 = 最大弯度位置在弦长的40%处
12 = 最大厚度是弦长的12%
这是一个经典的教练机翼型——升力适中、失速特性温和、制造简单。
六、翼型生成成功！
点击OK后，NACA 4412翼型就生成成功了：

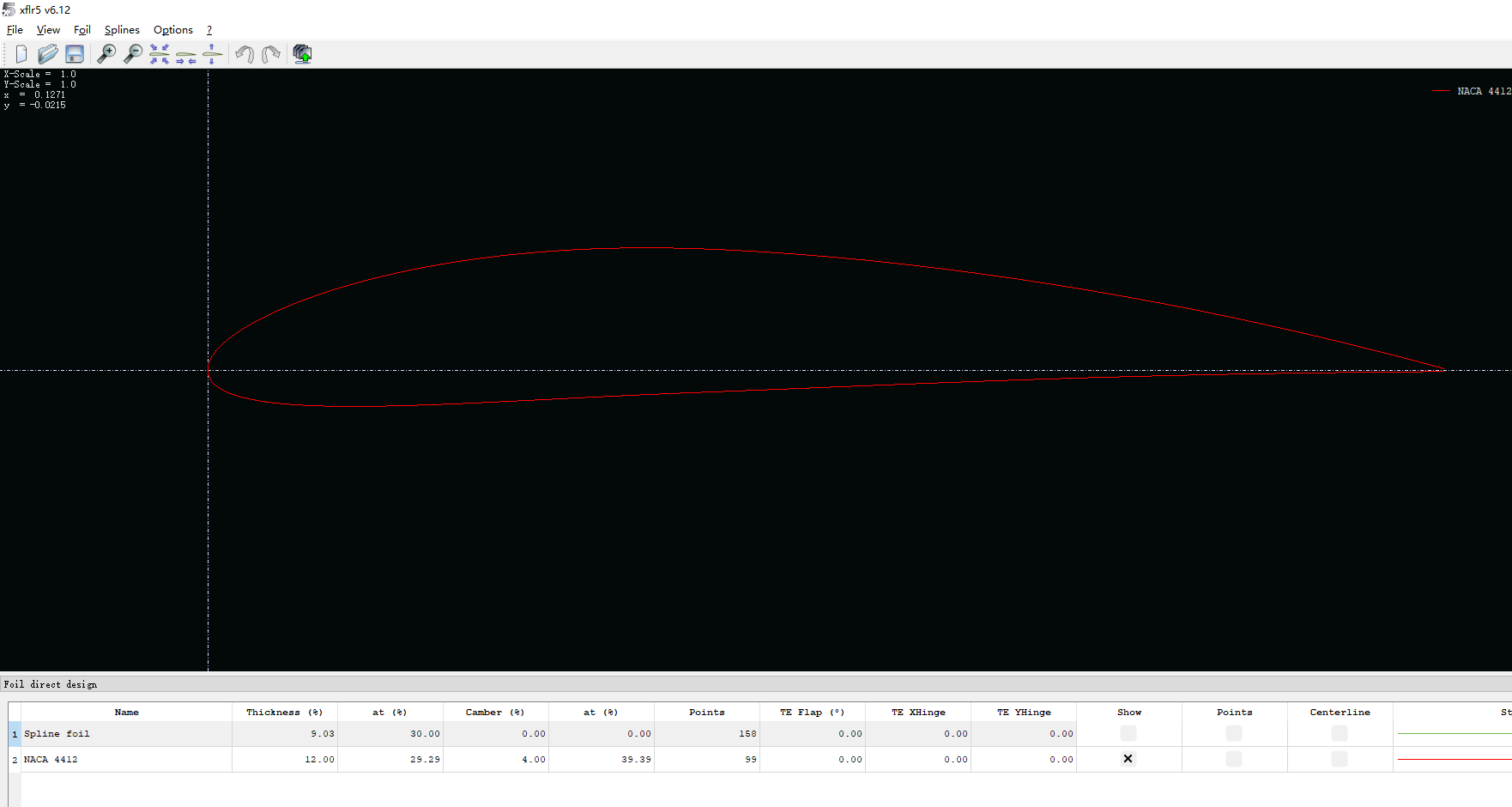

图6：NACA 4412翼型成功显示在主界面中，红色曲线就是翼型截面形状
从图中可以看到：
- 主区域显示了一条红色的翼型曲线——上表面凸起、下表面较平，这就是NACA 4412的典型形状
- 右上方标注了 "NACA 4412"
- 底部表格确认了参数：厚度12%、弯度4%、59个定义点
七、本课小结
今天我们完成了XFLR5的第一次实操，走通了从打开软件到生成第一个翼型的完整流程：
1打开XFLR5 → 新建项目（New Project）
2进入翼型分析模块（Ctrl+5 / XFoil Direct Analysis）
3认识Foil菜单 → 找到Naca Foils选项
4输入编号4412 → 生成NACA 4412翼型
5翼型成功显示在界面中
下一课，我们将对这个NACA 4412翼型进行气动分析——设置迎角范围、运行计算、看升力系数和阻力系数随迎角的变化曲线。这是理解翼型性能的关键一步，敬请期待。
