引言：机翼分析完成，数据说话

上一课我们完成了3段式机翼的定义——内半段等弦长平直、外半段梯形收缩、翼尖3度上反角。定义完机翼，当然要跑一遍气动分析，看看这架飞机到底"行不行。

今天苏教练用XFLR5的升力线理论（LLT）对这架飞机做了完整的3D机翼分析，一口气跑出了5张曲线图。今天就来一条条给大家解读：这架1.6米翼展、NACA 4412翼型的飞机，升力够不够、稳不稳定、效率高不高。

一、升力曲线：飞机能产生多大升力？

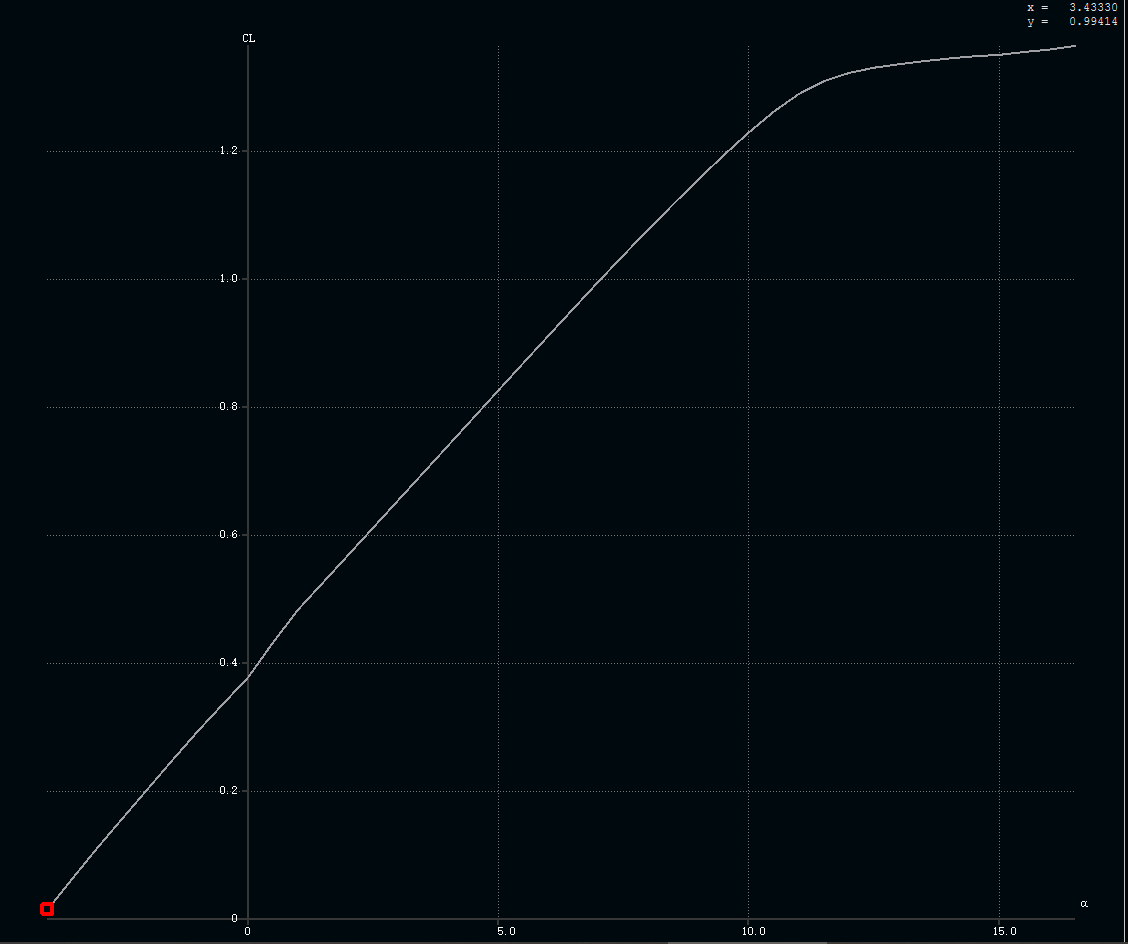

第一张图是CL-α曲线（升力系数随迎角变化），这是最基础也最重要的一张图。横坐标是迎角α（度），纵坐标是升力系数CL。

关键数据一览

迎角 α	升力系数 CL	说明
0°	≈ 0.40	零迎角就有正升力（NACA 4412带弯度的特征）
5°	≈ 0.85	巡航常用区间，线性增长
10°	≈ 1.25	接近最大升力区
≈ 14°	≈ 1.35	最大升力系数 CLmax，之后开始失速

读出三个结论

• 升力线斜率约0.085/度：迎角每增加1度，升力系数增加0.085。对于展弦比9.55的机翼，这个值非常合理（展弦比越大，斜率越高）。
• 最大升力系数 CLmax ≈ 1.35：出现在迎角约14°的位置。对于1公斤的飞机，这个升力完全够用——起飞、爬升、机动都绰绰有余。
• 失速比较"温和"：曲线在10°以后逐渐变平缓，没有突然断崖式下跌。说明这架飞机失速时不会突然掉高度，对新手更友好。

二、俯仰力矩曲线：飞机稳不稳定？

第二张图是Cm-α曲线（俯仰力矩系数随迎角变化）。这张图决定了飞机的静稳定性——飞机被气流扰动后，能不能自己回到原来的姿态。

怎么看稳定性？

判断一架飞机静稳不稳定，就看一件事：Cm-α曲线的斜率是正还是负。

• 斜率为负（向右下方倾斜）→ 静稳定 ✅：迎角增大 → 产生低头力矩 → 把迎角"拉回来"
• 斜率为正（向右上方倾斜）→ 静不稳定 ❌：迎角增大 → 产生抬头力矩 → 迎角越来越大，失控

从图上可以清楚看到，我们的曲线是向右下方倾斜的，斜率为负。这说明：

补充说明

Cm为负值，表示机翼产生的是低头力矩。这是正常的——真实飞机靠水平尾翼来平衡这个低头力矩，实现平飞。我们现在只分析了主翼，加上尾翼后会有完整的配平分析。

三、升阻比曲线：飞机效率高不高？

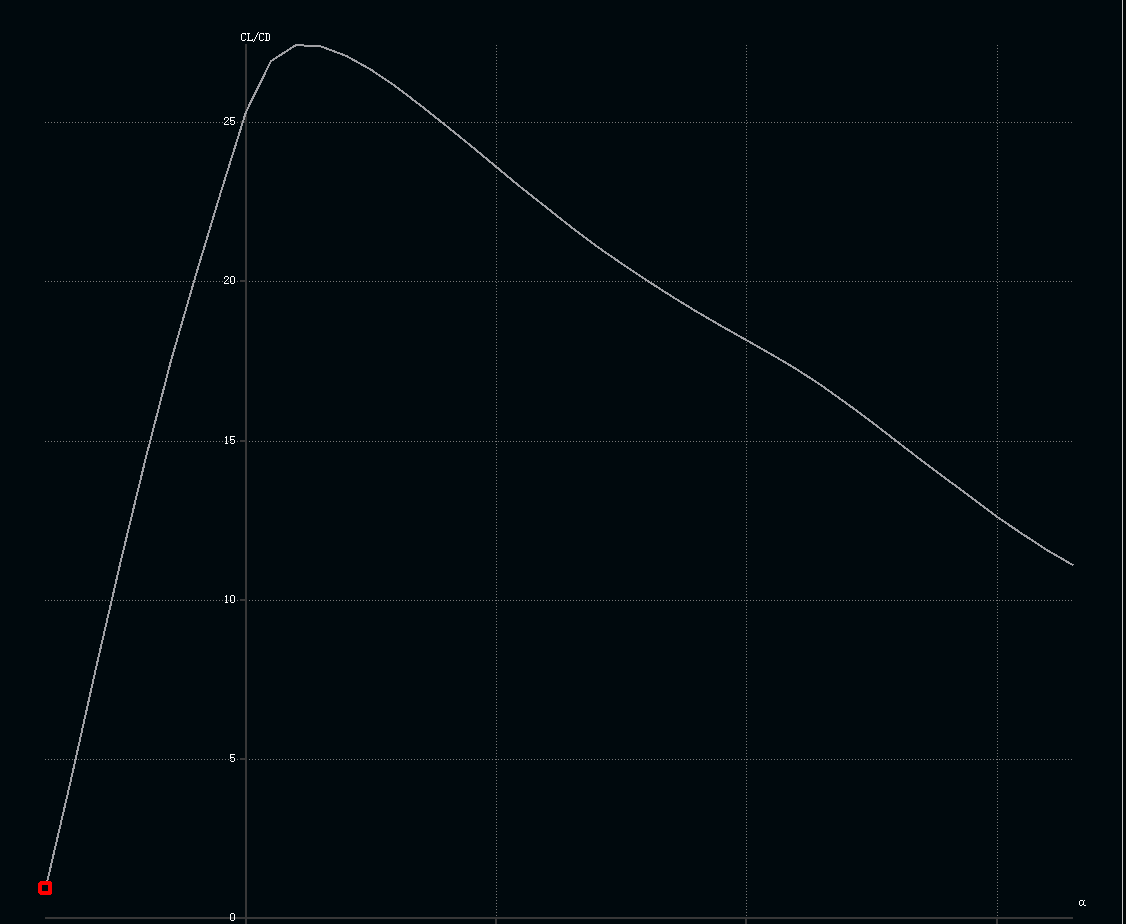

第三张图是CL/CD-α曲线（升阻比随迎角变化），这是最值钱的一张图。升阻比越高，说明飞机用同样的阻力能产生更大的升力，滑翔越远、越省电。

关键数据

迎角 α	升阻比 CL/CD	飞行状态
≈ 2°	≈ 27	最大升阻比点（最佳滑翔/巡航）
5°	≈ 24	依然很高，正常巡航区间
10°	≈ 19	开始下降，爬升状态
15°	≈ 12	明显降低，接近失速

这个数字意味着什么？

• 最大升阻比27：对于一架翼展1.6米的小型航模来说，这个成绩非常优秀。一般小航模升阻比能到15-20就不错了，27说明我们的高展弦比+梯形翼设计很成功。
• 最佳滑翔迎角约2°：如果关掉动力让飞机滑翔，保持2°左右迎角能飞得最远。这个角度下，飞机前进27米才下降1米。
• 高效区间宽：0°到5°之间，升阻比都在24以上，说明这架飞机的巡航效率窗口很宽，不用精确卡角度也能飞得很省力。

四、综合性能评估

把三张图合在一起，给这架机翼打个分：

性能指标	数值	评价
翼展 / 展弦比	1.6米 / 9.55	高展弦比，滑翔性能好
最大升力系数 CLmax	≈ 1.35	足够，起降性能良好
失速迎角	≈ 14°	适中，安全裕度够
最大升阻比 L/Dmax	≈ 27	非常优秀
静稳定性	dCm/dα < 0	稳定，好飞
零迎角升力 CL₀	≈ 0.40	NACA 4412正常表现

五、下一步：加尾翼，做完整飞机分析

今天我们只分析了主翼，这相当于"翅膀"有了，还缺"尾巴"。下一步苏教练会：

1. 定义水平尾翼（Elevator）：提供俯仰稳定和配平
2. 定义垂直尾翼（Fin）：提供航向稳定
3. 做完整飞机的稳定性分析：看看加上尾翼后，整架飞机的稳定性、操纵性、配平状态
4. 计算重心位置：确定电池、设备怎么摆才合理

到那时候，这架飞机就从"一对翅膀"变成"一架完整的飞机"了。
