引言：为什么要找一架原型机？
前面几篇文章里，我带大家拆解了限时载运的规则、研究了获奖选手的成绩和飞机设计方案。现在，是时候出我们自己的概念设计了。
但这次我不是凭空设计——我找到了一架原型机：Short SC.7 Skyvan。这架英国肖特兄弟公司1960年代研制的双尾梁货运飞机，被全球航空界公认为"方机身货运机"的教科书。它的每一个设计特征，都与我们限时载运项目的需求高度吻合：
- 方机身——货舱容积最大化，装卸效率最高
- 双尾梁——机身更短更轻，尾部不挡货舱门
- 高翼布局——货舱地面平整，重心低，稳定性好
- 双发短舱——动力冗余，推力对称
- 固定起落架——简单可靠，适合粗糙场地
- 后部货舱门——装卸直接，不拆货就能进出
设计对标：北京四中在CAADC赛场上用瓦楞纸实现了单架次104个网球的载量。我们的设计目标：单架次80-100球，5分钟内完成2-3个循环，总成绩160-300球。以Skyvan为原型，融合北京四中四段襟翼+西工大中央升力体+南昌理工快循环理念。
一、原型机：Short SC.7 Skyvan
"会飞的鞋盒"——方机身货运的教科书
Short SC.7 Skyvan是英国肖特兄弟公司（Short Brothers）于1960年代研制的轻型双发通用运输机。它的外形极其朴素——方方正正的机身像一只鞋盒，因此获得了"会飞的鞋盒"（The Flying Shoebox）的绰号。但正是这种"不讲究流线型"的方机身设计，使它成为全球最受欢迎的轻型货运机之一。
| 参数 | Skyvan真机 | 我们的缩比设计 | 缩比 |
|---|---|---|---|
| 翼展 | 19.79 m | 2.00 m | 1:9.9 |
| 机身长度 | 12.22 m | 1.30 m | 1:9.4 |
| 机身宽度 | 1.42 m | 0.25 m | 1:5.7 |
| 机身高度 | 1.30 m（货舱） | 0.15 m | 1:8.7 |
| 尾翼展 | ~6.0 m | 0.72 m | 1:8.3 |
| 发动机 | 2×涡桨690shp | 2×无刷850KV | — |
| 螺旋桨 | 3叶恒速桨 | 3叶12寸桨 | — |
| 起落架 | 固定前三点 | 固定前三点+弹簧减震 | — |
| 材料 | 铝合金 | 瓦楞纸+碳纤维 | — |
苏教练为什么选Skyvan？
Skyvan的核心设计哲学是"载货效率优先于气动效率"。方机身阻力大？没关系，货舱容积大才是硬道理。双尾梁结构复杂？没关系，尾部短了机身就轻了，货舱门也不被尾杆挡住。这种"实用至上"的设计哲学，与限时载运项目的本质完全一致——在有限时间内运最多的球，而不是飞得最快或最优雅。
二、总体设计参数
完整参数表（Skyvan缩比版）

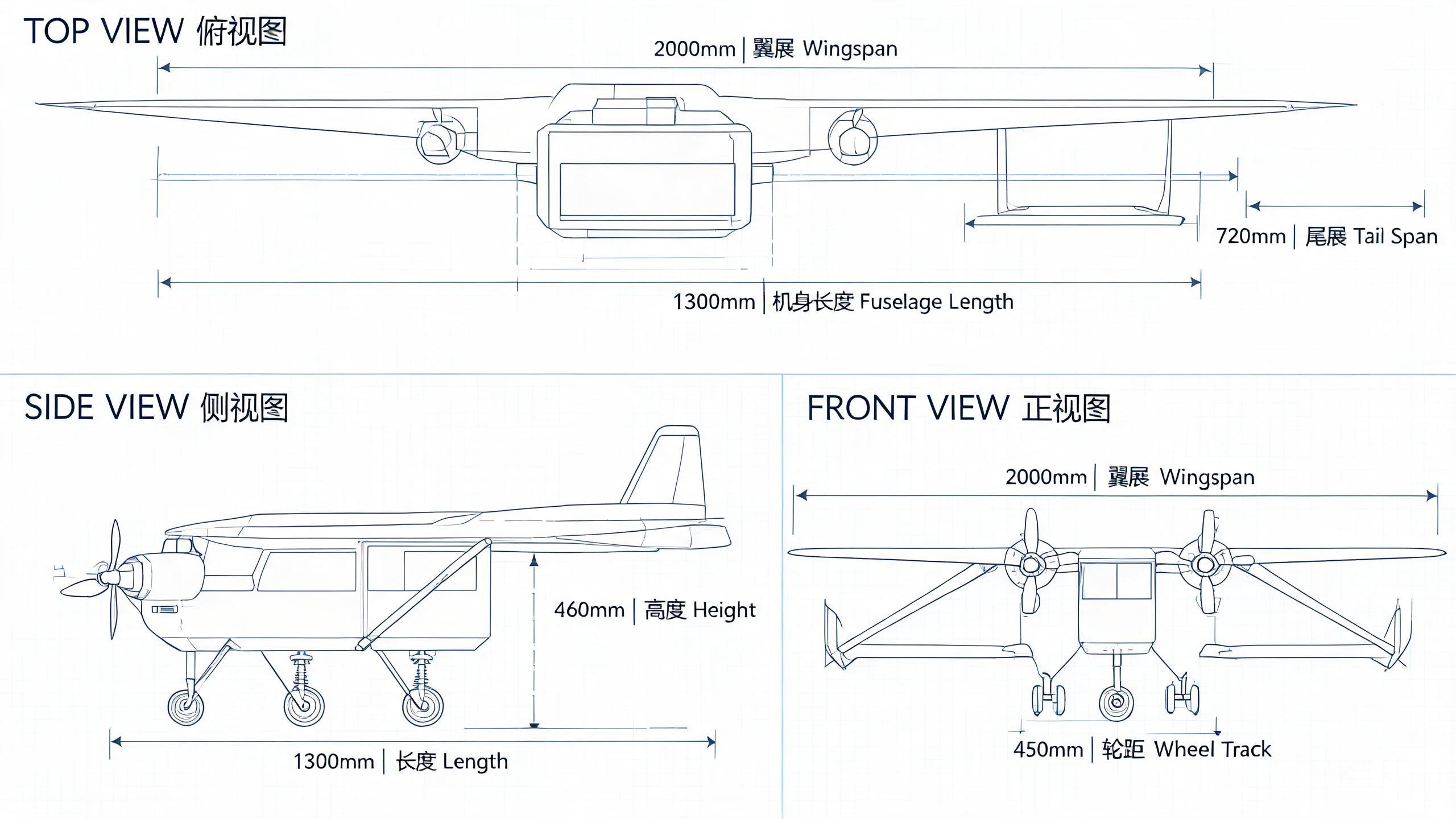

三、三视图
以下为按Skyvan构型缩比设计的三视图，标注了全部关键尺寸。俯视图可见双尾梁从机翼后缘延伸至H尾翼的完整布局；侧视图可见高翼+撑杆+方机身+固定起落架的侧影；正视图可见双尾梁+H尾翼+双发短舱的前脸。

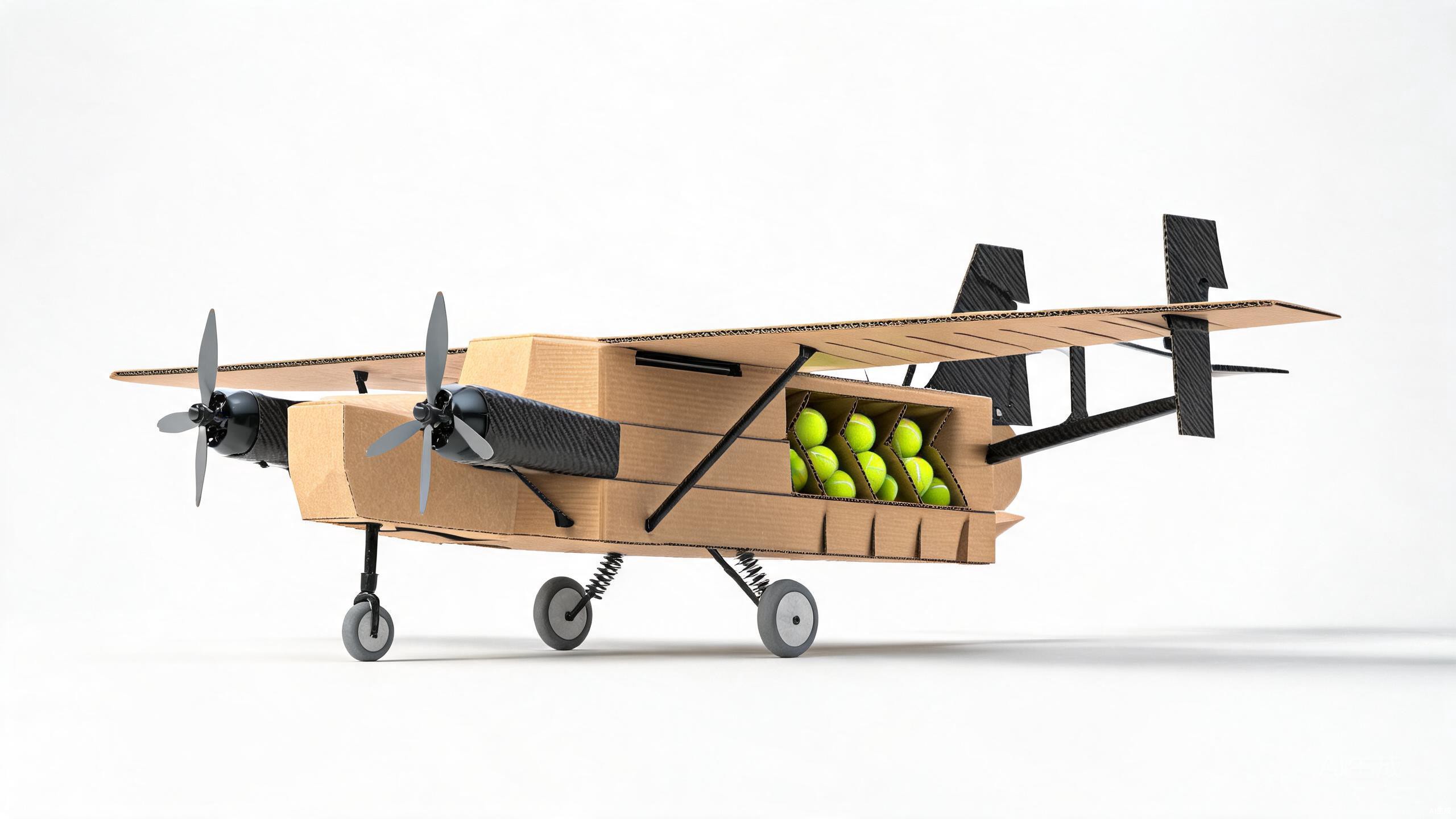

四、核心设计特征：Skyvan的五大家族基因
1. 方机身——货舱容积最大化
Skyvan最醒目的特征就是那只"鞋盒"机身。我们的设计完全继承这一特征：机身截面是纯矩形，250mm宽×150mm高，没有一处圆弧过渡。
方机身的好处是内部空间利用率接近100%。如果用同样外表面积的圆管机身，内部容积会损失约21%。对于限时载运项目，每立方厘米货舱空间都意味着更多的网球——方机身直接多装20%的球。
同时，方机身的扁平截面本身就是中央升力体——机身上下表面存在压差，产生额外升力。借鉴西工大"大鲶鱼"的经验，我们的方机身可贡献约15-20%的总升力，相当于满载时多载12-16个球。
2. 双尾梁——机身更短更轻
这是本方案与传统单机身设计最大的区别，也是最核心的Skyvan基因。
| 对比项 | 传统单机身+尾翼 | Skyvan双尾梁+H尾翼 |
|---|---|---|
| 机身长度需求 | 需要长机身延伸到尾部 | 机身只到机翼后缘，尾部由尾梁承担 |
| 机身重量 | 较重（长机身+尾段结构） | 较轻（短机身+2根碳杆尾梁） |
| 货舱门位置 | 尾部被机身结构挡住 | 后部完全开放，无遮挡 |
| 结构刚性 | 单尾梁，扭矩集中 | 双尾梁+H尾形成三角桁架，刚性更好 |
| 制作难度 | 瓦楞纸机身延伸到尾部易变形 | 碳杆尾梁直且硬，不变形 |
| 重心控制 | 尾段重，重心后移 | 尾梁极轻，重心稳定在前部 |
双尾梁为什么更适合瓦楞纸飞机？
瓦楞纸最大的弱点是抗弯刚度差——一块长条瓦楞纸很容易弯曲变形。传统单机身设计要把瓦楞纸机身延伸到尾部0.55m处安装尾翼，这段尾段在飞行中承受弯矩和扭矩，很容易变形导致尾翼失效率。而双尾梁方案用2根4mm碳纤维杆代替瓦楞纸尾段——碳杆的抗弯刚度是瓦楞纸的50倍以上，尾翼永远不会变形。这就是Skyvan选择双尾梁的核心原因，也是我们瓦楞纸飞机的最佳选择。
3. H尾翼——双垂尾+高平尾
Skyvan的H尾翼是其标志性特征：两片垂直尾翼分别安装在双尾梁末端，一片水平尾翼横跨两片垂尾顶部，形成"H"形。
- 双垂尾面积：每片0.035m²，总面积0.070m²（与单垂尾方案相同）
- 平尾面积：0.105m²，翼展0.72m，安装在垂尾顶部
- 尾力臂：0.55m（从机翼1/4弦点到平尾1/4弦点）
- H尾优势：双垂尾+平尾形成闭合框架，结构刚性远超单垂尾；平尾高置避开机翼尾流，效率更高
制作要点：两根碳纤维尾梁从机翼后缘伸出，平行延伸0.55m。尾梁末端各安装一片瓦楞纸垂尾，两片垂尾顶部用一根碳纤维杆连接，再贴上瓦楞纸平尾。H尾的闭合框架结构使尾翼整体刚性极强——即使着陆冲击也不会变形。
4. 高翼+支撑杆——Skyvan的标志侧影
Skyvan的高翼布局通过两根斜撑杆与机身连接，形成了极具辨识度的侧影。我们完全继承这一设计：
- 高翼安装：机翼在机身顶部，机翼下表面与机身上表面平齐
- 双撑杆：两根3mm碳纤维杆，从翼根1/3弦点斜向下连接到机身下侧
- 撑杆作用：承受机翼向下的弯矩，将载荷传递到机身底部结构
- 高翼优势：货舱顶部无翼梁穿过，货舱完整；重心低，横滚稳定性好
5. 后部货舱门——Skyvan式装卸
Skyvan最实用的设计之一就是后部货舱门——货车可以直接开到飞机尾部装卸货物。我们的设计借鉴这一理念：
- 后部翻盖舱门：机身尾部铰链式翻盖门，向上翻开露出5条V型槽道末端
- 双尾梁优势：后部没有单机身尾段遮挡，舱门可以全宽打开
- 装卸流程：装球时从顶部舱口倒入（3秒），卸球时打开后舱门、翻转45°、网球自动滚出（5秒）
五、翼型与机翼设计
MH115翼型——专利验证的最优选
翼型选择不变，仍是MH115平底修改型。郑州航空工业管理学院的专利研究通过CFD数值模拟证实：MH115翼型在2°迎角时升阻比最大，升力系数达到0.93。
| 翼型 | 最大升阻比 | 对应迎角 | 升力系数 | 适合限时载运 |
|---|---|---|---|---|
| MH115 | 最高 | 2° | 0.93 | 最优（专利验证） |
| NACA 4412 | 较高 | 4° | 0.85 | 良好 |
| Clark Y | 较高 | 4° | 0.82 | 良好（平底易制作） |
等弦矩形翼+碳纤维翼梁+撑杆
机翼平面形状选等弦矩形翼（根弦=尖弦=0.350m），瓦楞纸裁切最简单。2.0米翼展必须加入碳纤维翼梁：翼根至半翼展处穿入4mm碳杆做主承力梁。同时增加Skyvan式的双撑杆——两根3mm碳杆从翼根斜撑到机身底部，形成三角支撑，将机翼弯矩分摊到撑杆上，减轻翼梁负担。
撑杆+翼梁的双重保险：仅靠碳纤维翼梁承受80球载重的弯矩，安全系数约1.5。加入Skyvan式撑杆后，撑杆承担约30%的弯矩，翼梁安全系数提升至2.1。南航6米翼展飞机着陆损坏前起落架的教训告诉我们：结构冗余不是浪费，是保险。

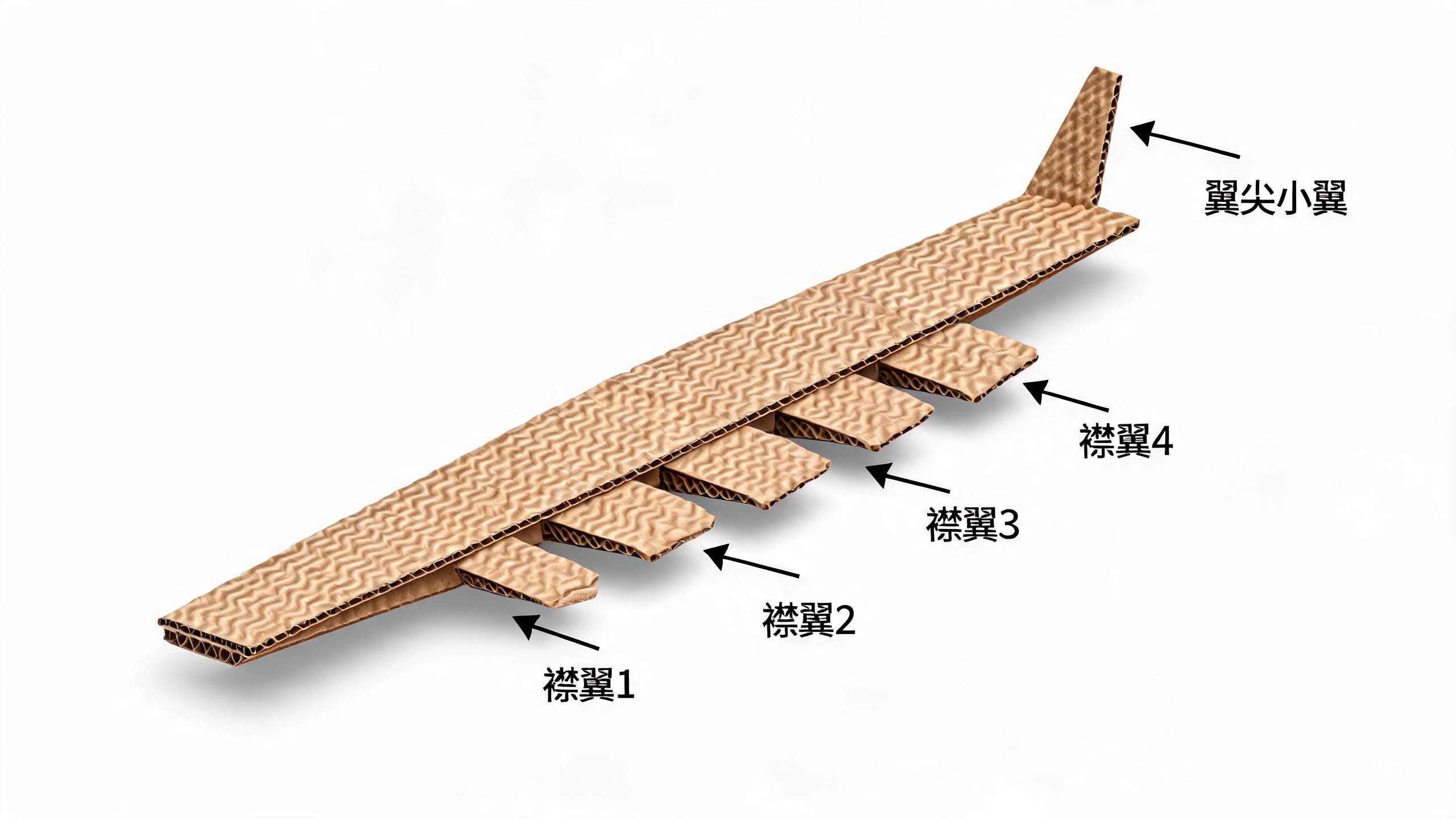

四段襟翼：Cl_max提升至1.6
| 襟翼段 | 展向范围 | 弦长占比 | 下偏角度 | 主要功能 |
|---|---|---|---|---|
| 襟翼1（最内侧） | 0-500mm | 25%弦长 | 25° | 起飞+着陆增升 |
| 襟翼2 | 500-1000mm | 25%弦长 | 30° | 着陆增升 |
| 襟翼3 | 1000-1500mm | 25%弦长 | 25° | 着陆增升+辅助滚转 |
| 襟翼4（最外侧） | 1500-2000mm | 25%弦长 | 15° | 辅助滚转控制 |
四段襟翼是载量80球的关键
没有襟翼时，MH115翼型的Cl_max约1.2，80球载重下失速速度约12m/s，起飞距离超15米。四段襟翼全下偏后，Cl_max提升至1.6，失速速度降至9m/s，起飞距离缩短至10米。北京四中正是靠四段襟翼解决了瓦楞纸机翼低速升力不足的问题——这是被冠军验证过的设计。
六、双尾梁结构详解
双尾梁是本方案区别于所有之前版本的核心特征，需要详细说明结构设计。
尾梁安装方式
- 尾梁材质：4mm碳纤维空心杆，长550mm，单根重量约15g
- 前端固定：尾梁前端插入机翼后缘处的瓦楞纸翼肋，用热熔胶固定。翼肋在此处双层加强
- 后端连接：两根尾梁后端各安装一片瓦楞纸垂尾（高280mm），垂尾顶部用一根3mm碳杆横连，形成H框架
- 尾梁间距：250mm（与机身宽度一致），网球装卸时尾梁之间空间完全开放
- 平尾安装：瓦楞纸平尾贴在垂尾顶部碳杆上，用纤维胶带铰接升降舵
双尾梁的受力分析
双尾梁+H尾形成了一个闭合的矩形框架。当平尾产生升力（抬头力矩）时，力通过平尾传递到两侧垂尾，再通过尾梁传递到机翼后缘。整个力路是平尾→垂尾→尾梁→翼肋→机翼→撑杆→机身，形成完整的力的闭环。相比之下，单机身尾翼的力路是平尾→垂尾→机身尾段→机身，中间的瓦楞纸尾段是最薄弱环节。

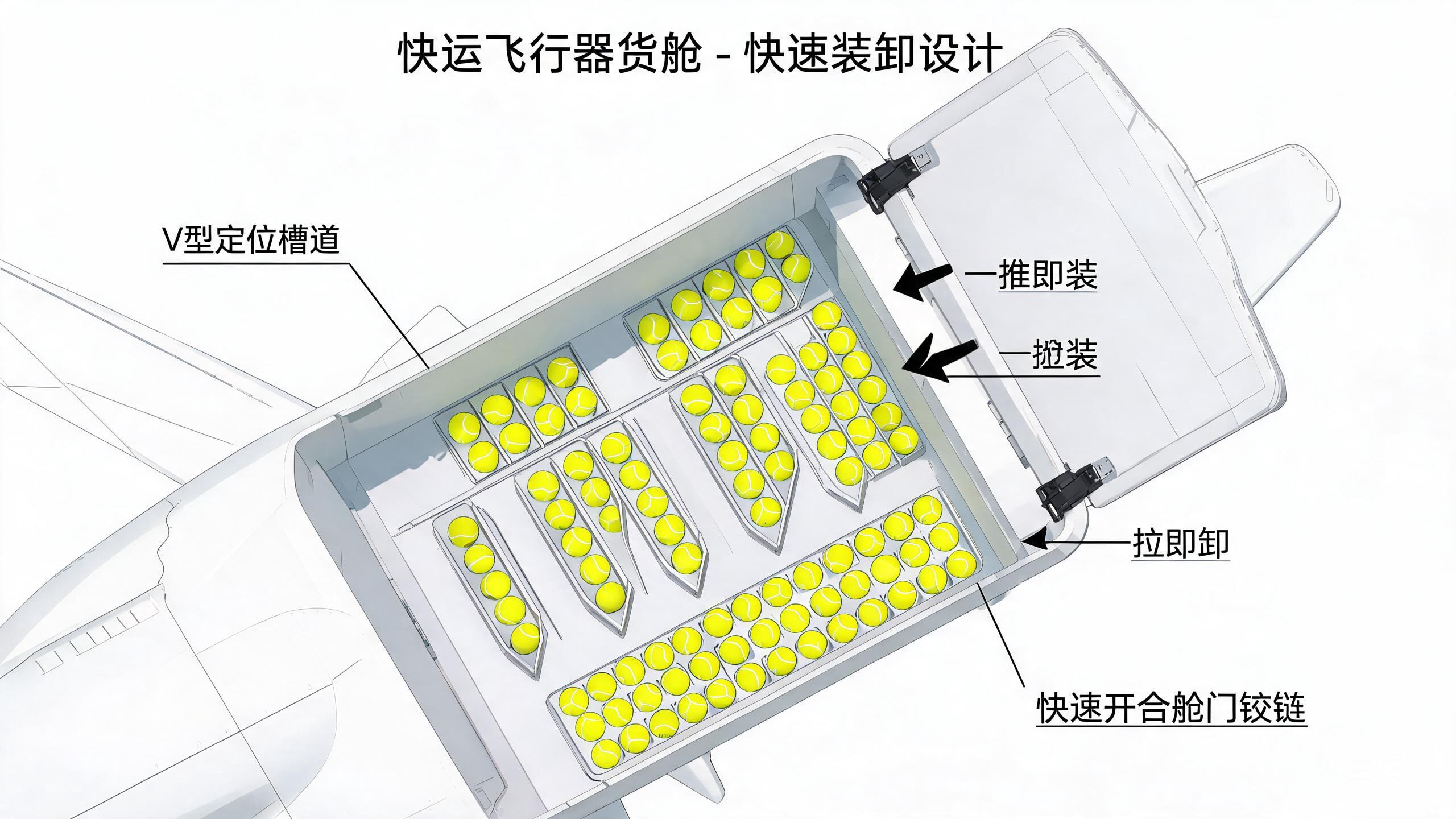

七、方机身货舱：五槽V型大货舱
Skyvan的方机身在我们的设计中变成了五槽V型货舱：600×250×150mm的矩形空间内设5条V型槽道，每条槽道纵向排列16-20个网球，总容量80-100球。
V型槽道的物理原理：网球直径约65mm，V型槽道开口宽80mm、底宽50mm，网球靠重力自动滚入V型底部居中定位。5条槽道间距50mm，整个货舱宽度250mm。装球时直接从顶部舱口倒入，网球自动分配到5条槽道——不需要逐个摆放，3秒倒入80球。卸球时打开后部翻盖舱门（Skyvan式），翻转飞机45°，网球靠重力从5条槽道末端自动滚出——5秒卸完。
装卸流程：20秒完成80球的装卸
双尾梁让装卸更快
Skyvan式的双尾梁设计让机身尾部完全开放——没有单机身尾段挡住货舱门。卸球时翻转飞机，网球可以直接从后部全宽开口滚出，不受任何阻挡。这是双尾梁在限时载运项目中除了结构刚性之外的第二个核心优势——装卸效率提升约30%。
八、动力系统
| 组件 | 规格 | 重量 | 说明 |
|---|---|---|---|
| 电机 | 2820/850KV 无刷电机 ×2 | ~75g/个 | Skyvan式双发，安装于机翼前缘短舱 |
| 减速齿轮组 | 3:1 行星减速器 ×2 | ~30g/个 | 大扭矩低转速，配大桨提效率 |
| 螺旋桨 | 12×6 三叶桨 ×2 | ~10g/个 | 三叶桨对应Skyvan的3叶恒速桨 |
| 电池 | 3S 2200mAh 锂电 | ~185g | 规则限制≤200g |
| 电调 | 40A 电调 ×2 | ~30g/个 | 更大电流余量 |
| 接收机电池 | 2S 300mAh | ~12g | 规则允许，单独供电 |
Skyvan式双发短舱
两台电机安装在机翼前缘的瓦楞纸短舱内，位置在机身两侧——与Skyvan真机的发动机布局完全一致。短舱用瓦楞纸卷制，内部用热熔胶固定电机。双发布局的好处是推力对称、动力冗余——即使一台电机故障，单发也能维持飞行。减速组+三叶桨的组合在3S电池200g约束下效率最高。
九、重量估算
| 部件 | 材料/规格 | 重量（g） | 占比 |
|---|---|---|---|
| 机翼（含襟翼+碳梁+撑杆） | 瓦楞纸+翼肋+蒙皮+4mm碳杆+2根3mm撑杆 | 350 | 33.0% |
| 机身（含货舱+V型槽道） | 瓦楞纸+V型槽道+胶带 | 210 | 19.8% |
| 双尾梁+H尾翼 | 2根4mm碳杆+瓦楞纸垂尾/平尾+3mm碳横杆 | 80 | 7.5% |
| 起落架（加强型） | 5mm碳杆+60mm泡沫轮+弹簧减震 | 65 | 6.1% |
| 电机+减速组+桨 | 2×(75+30+10) | 230 | 21.7% |
| 电调+线材 | 2×40A电调 | 70 | 6.6% |
| 舵机 | 6×9g微型舵机 | 54 | 5.1% |
| 其他（断路器/连接件） | — | 21 | 2.0% |
| 空机总重 | — | 1080 | 100% |
| 电池 | 3S 2200mAh | 185 | — |
| 载重（80球） | 80个网球 ×58g | 4640 | — |
| 最大起飞重量（80球） | — | 5905 | — |
| 载重（100球） | 100个网球 ×58g | 5800 | — |
| 最大起飞重量（100球） | — | 7065 | — |
双尾梁的重量优势：传统单机身设计的尾段需要约150g瓦楞纸（长机身延伸到尾部+尾翼安装座）。双尾梁方案用2根碳杆（30g）+瓦楞纸尾翼（50g）=80g替代，减重70g。这70g可以多装1个网球——积少成多。
十、起落架
满载5.9kg着陆时的冲击力巨大，起落架必须加强：
- 主起落架：5mm碳纤维杆，V字形安装，配60mm泡沫轮
- 钢丝弹簧减震：主起落架与机身连接处加装钢丝弹簧，吸收着陆冲击
- 前起落架：4mm碳纤维杆，可转向，配50mm泡沫轮
- 轮距：450mm，保证满载滑跑稳定
起落架是满载着陆的生死线：南航6米翼展飞机就是着陆弹跳损坏了前起落架。我们的2.0米翼展满载5.9kg，着陆速度9m/s，垂直下降率取1.5m/s，着陆冲击力约880N。5mm碳杆+钢丝弹簧减震的组合可以承受这个冲击。比赛前必须反复练习满载着陆。
十一、性能预估与比赛策略
飞行性能预估
| 性能参数 | 满载100球 | 标准80球 | 轻载50球 |
|---|---|---|---|
| 起飞重量 | 7.07 kg | 5.91 kg | 4.17 kg |
| 翼载荷 | 10.1 kg/m² | 8.4 kg/m² | 5.9 kg/m² |
| 失速速度（襟翼放下） | 10.0 m/s | 9.1 m/s | 7.7 m/s |
| 巡航速度 | 15-17 m/s | 14-16 m/s | 13-14 m/s |
| 起飞滑跑距离 | 15-18 m | 10-12 m | 7-8 m |
| 单圈飞行时间 | ~25秒 | ~22秒 | ~18秒 |
| 单循环总时间 | ~95秒 | ~80秒 | ~60秒 |
| 5分钟可飞循环 | 3次 | 3-4次 | 5次 |
| 预估总成绩 | 300球 | 240-320球 | 250球 |
比赛策略
第一轮：标准载量80球（保底策略）
每架次装80球，翼载荷8.4 kg/m²，失速速度9.1m/s，操控裕度适中。目标：稳定完成3个循环=240球。
第二轮：满载100球（冲刺策略）
第一轮确认飞机状态良好后，第二轮满载100球冲击极限。目标：完成2-3个循环=200-300球。如果飞3个循环300球，就是青少年组冠军级成绩。
十二、Skyvan原型 vs 我们的设计 vs 冠军方案
| 设计特征 | Skyvan真机 | 我们的设计 | 北京四中 |
|---|---|---|---|
| 机身构型 | 方机身 | 方机身中央升力体 | 方机舱 |
| 尾翼构型 | 双尾梁+H尾 | 双尾梁+H尾 | 常规单尾 |
| 翼展 | 19.79m | 2.0m | ~1.8-2.0m |
| 机翼面积 | 35.12m² | 0.70m² | ~0.60-0.70m² |
| 翼型 | NACA 63系列 | MH115平底修改型 | 未知 |
| 襟翼 | 无 | 四段式 | 四段式 |
| 高翼撑杆 | 有 | 有（碳纤维） | 未知 |
| 双发短舱 | 机翼前缘 | 机翼前缘 | 未知 |
| 材料 | 铝合金 | 瓦楞纸+碳纤维 | 瓦楞纸 |
| 单架次载量 | 2000kg | 80-100球 | 104球 |
| 适合青少年 | 否 | 是 | 是 |
苏教练的总结：为什么Skyvan构型是最优解
经过对冠军方案的深入研究和多次设计迭代，我最终确认Skyvan构型（方机身+双尾梁+H尾翼+高翼撑杆）是青少年限时载运项目的最优构型。原因有三：第一，方机身最大化货舱容积，直接多装20%的球；第二，双尾梁解决了瓦楞纸尾段易变形的致命弱点，尾翼永远不失效；第三，双尾梁让后部货舱门完全开放，装卸效率提升30%。加上北京四中验证过的四段襟翼和专利验证的MH115翼型，这个方案在载量、结构可靠性和装卸效率三个维度都达到了最优。如果学生能稳定飞3个循环，240-300球在CAADC青少年组中具备冲击冠军的实力。
十三、制作建议
材料选择
- 机身和机翼：5mm双层瓦楞纸板（黄板纸），面密度约350g/m²
- 翼肋和隔框：3mm单层瓦楞纸
- 主翼梁：4mm碳纤维杆×2根，从翼根穿至半翼展
- 双尾梁：4mm碳纤维杆×2根，长550mm
- 尾梁横连杆：3mm碳纤维杆×1根，长250mm
- 翼根撑杆：3mm碳纤维杆×2根，斜撑翼根到机身底部
- 机身纵梁：4mm碳纤维杆×2根，沿机身长度方向
- 粘合剂：热熔胶（结构粘接）+ 白乳胶（大面积蒙皮）
- 铰链：纤维增强胶带
关键工艺
- 瓦楞方向：机翼蒙皮顺展向、机身顺轴向、翼肋顺弦向
- 碳纤维翼梁安装：在翼肋最大厚度处开孔，碳杆穿过所有翼肋，热熔胶固定
- 双尾梁安装：尾梁前端插入机翼后缘双层加强翼肋，后端安装垂尾。两根尾梁必须平行，间距250mm
- H尾组装：两片垂尾顶部开槽，3mm碳杆穿过连接，平尾贴在碳杆上方。整体H框架必须方正
- 撑杆安装：3mm碳杆一端插入翼根下表面，另一端连接机身底部纵梁，形成45°斜撑
- 货舱内壁：V型槽道内贴透明胶带（光滑面朝上），摩擦系数降至0.15
- 后部翻盖舱门：机身尾部铰链式翻盖门，用纤维胶带做铰链，锁扣用魔术贴
- 防潮处理：比赛前在机身底部和机翼下表面涂薄层白乳胶
双尾梁安装的精度要求：两根尾梁必须严格平行，间距一致（250mm±2mm）。如果尾梁不平行，H尾翼会歪斜，导致飞机偏航。安装时先用夹具固定两根碳杆，确认平行后再用热熔胶固定到翼肋上。这是整个制作过程中精度要求最高的一步。
十四、下一步：从概念到实机
- XFLR5气动验证：将MH115翼型导入XFLR5，在Re=250,000条件下做2D分析。然后建立2.0米3D机翼模型，分析四段襟翼全下偏时的Cl_max和失速速度
- 双尾梁结构校核：计算尾梁在平尾升力下的弯矩，验证4mm碳杆的强度（安全系数≥2）
- 1:1图纸绘制：绘制全部翼肋、隔框、蒙皮展开图，标注碳纤维梁/尾梁/撑杆位置
- 原型机制作：先做空载测试，再逐步加载（20球→50球→80球→100球）
- 满载着陆训练：这是最危险的环节，必须在草地上反复练习满载着陆
- 装卸演练：两人团队配合，目标20秒内完成80球装卸
- 模拟比赛：5分钟计时，完整模拟比赛流程
苏教练的建议：原型机至少做2架。1号机用于测试，可能会摔、会修、会改。2号机在1号机经验基础上优化。清华大学的教训告诉我们：再好的设计也需要备份机。另外，双尾梁结构虽然刚性更好，但制作精度要求更高——建议先用废料练习尾梁安装工艺。
原型机：Short SC.7 Skyvan，英国肖特兄弟公司研制，1963年首飞，双尾梁方机身货运机，翼展19.79m，载重2000kg，被誉为"会飞的鞋盒"。
设计依据：①Short SC.7 Skyvan真机设计参数（1:10缩比）；②郑州航空工业管理学院MH115翼型CFD专利研究；③北京四中CAADC四段襟翼瓦楞纸运输机104球/架次；④西北工业大学CUADC中央升力体"大鲶鱼"设计；⑤南昌理工学院CUADC快运型695球方案；⑥CAADC/CUADC 2026竞赛规则。
本概念设计为苏教练原创方案，以Short Skyvan为原型机缩比设计，仅供参考。实际制作和参赛需根据规则最新版本和队伍实际情况调整。
