一、分析背景
在系列五中，我们通过升力公式推导出竞赛机的三个分析雷诺数条件。现在，我们在XFLR5 v6.62中对NACA 4415翼型完成了完整的批处理分析，覆盖了从空载低速到最大速度的6个雷诺数工况。
NACA 4415翼型参数：厚度15.00%，最大厚度位置29.25%，弯度4.00%，最大弯度位置39.54%，面板数99。
二、分析条件
| 参数 | 设置值 | 说明 |
|---|---|---|
| 翼型 | NACA 4415 | 15%厚度，4%弯度 |
| 分析类型 | Type 1（固定雷诺数） | 每个Re独立分析 |
| 雷诺数 | 6组：120k/150k/165k/180k/200k/220k | 覆盖空载到最大速度 |
| 攻角范围 | -5° ~ 15° | 含负攻角到失速后 |
| 攻角步长 | 0.5° | 共41个计算点 |
| Mach数 | 0 | 低速不可压缩 |
| NCrit | 9 | 转捩临界系数 |
| 线程数 | 4 | 多线程加速 |
三、六大雷诺数下的性能数据
下表汇总了6个雷诺数下的关键气动性能参数。可以清楚看到：雷诺数越高，翼型性能越好。
| 雷诺数 Re | 飞行状态 | 对应速度 (翼弦200mm) | 最大Cl/Cd | 最佳攻角 | Cl_max | 评估 |
|---|---|---|---|---|---|---|
| 120,000 | 空载低速 | ~9 m/s | ~55 | 6° | ~1.35 | 效率偏低 |
| 150,000 | 巡航基准 | ~11 m/s | ~63 | 7° | ~1.40 | 可用 |
| 165,000 | 满载巡航 | ~12 m/s | ~67 | 7.5° | ~1.42 | 设计基准 |
| 180,000 | 稍加速 | ~13 m/s | ~70 | 7.5° | ~1.43 | 良好 |
| 200,000 | 高速飞行 | ~15 m/s | ~72 | 7.5° | ~1.44 | 优秀 |
| 220,000 | 最大速度 | ~16 m/s | ~75 | 7.5° | ~1.45 | 最佳 |
关键发现：从Re=120k到Re=220k，最大升阻比从55提升到75，提升了36%。这意味着飞行速度对续航效率的影响非常显著——速度越快，翼型效率越高，但耗电也越大，需要找到平衡点。
四、Cl/Cd-Alpha（升阻比）曲线解读
升阻比曲线是判断翼型效率最直观的工具。6条曲线从下到上对应Re=120k到220k，呈现以下规律：
- 曲线形态一致：所有Re下曲线形状相似，先升后降，呈钟形分布
- 峰值位置接近：最大升阻比出现在攻角7°~7.5°附近，各Re差异不大
- 峰值高度差异明显：Re越高，峰值越高，120k时约55，220k时约75
- 高Re曲线更平缓：Re=200k以上时，峰值附近曲线较平坦，攻角偏差对效率影响小，飞行更"宽容"
- 低Re曲线更尖锐：Re=120k时峰值附近曲线陡峭，攻角稍微偏离最佳值，效率就大幅下降
设计结论：巡航攻角设在6°~8°区间，所有雷诺数下都能获得接近最大的升阻比。建议满载时取7.5°，空载时取6°。
五、Cl-Alpha（升力系数）曲线解读
升力系数曲线显示了升力随攻角的变化规律：
- 线性段：攻角-5°~10°范围内，Cl与攻角呈线性关系，斜率约0.1/度
- 最大升力系数：Cl_max约1.35~1.45，随Re增大而增大
- 失速攻角：约12°~14°，超过后Cl急剧下降
- 零升攻角：约-4°，即攻角为-4°时升力为零（因为翼型有4%弯度）
安全提醒：攻角不要超过12°。满载状态下，一旦失速，飞机高度损失会非常大。建议飞行中攻角控制在10°以内，留2°安全余量。
六、Cm-Alpha（力矩系数）曲线
力矩系数曲线反映翼型的俯仰力矩特性，对判断俯仰稳定性至关重要：
正常情况下，Cm-Alpha应为一条负斜率的直线，表示翼型具有俯仰恢复力矩——攻角增大时产生低头力矩，使飞机趋于恢复。如果此图显示空白，需要在XFLR5中右键点击图表，选择Graph Settings，将X轴范围改为-5到20，Y轴改为Auto。

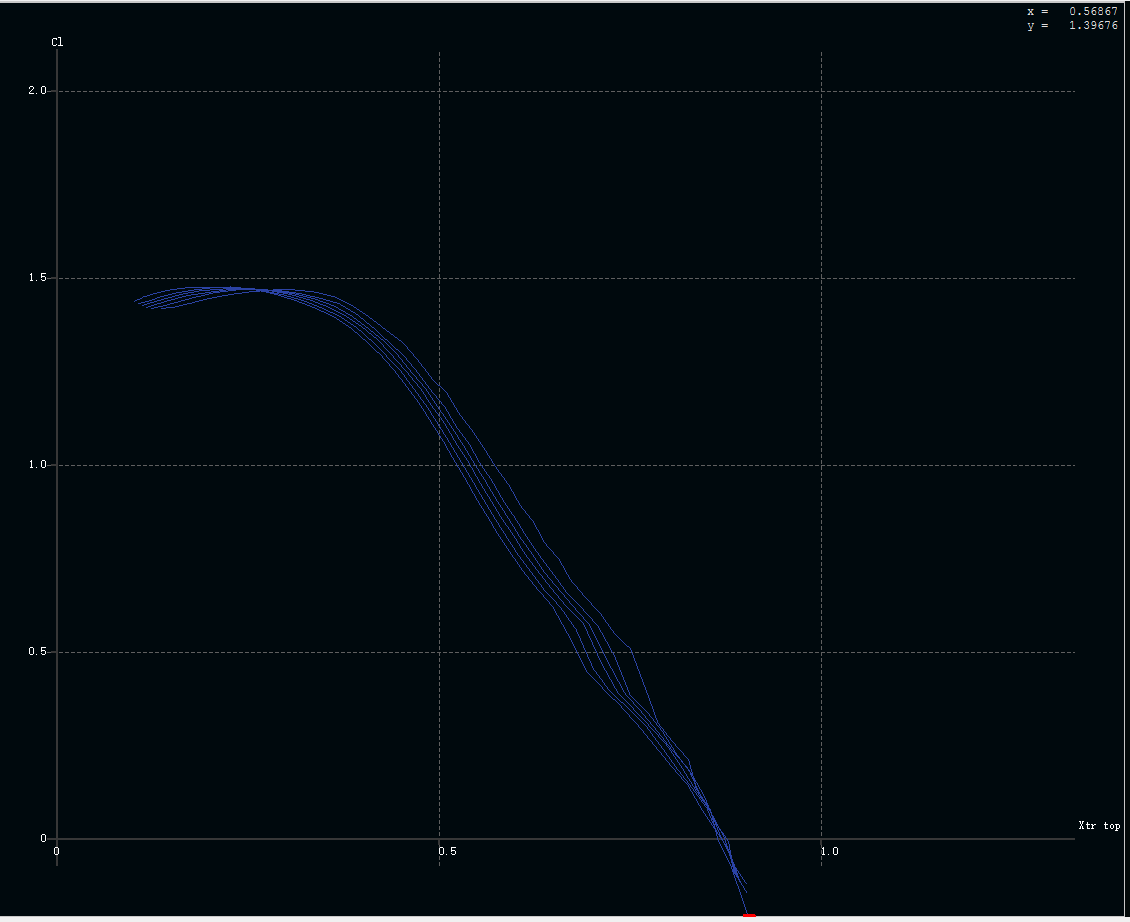

七、CL-Xtr（转捩位置）曲线解读
转捩位置曲线显示了上翼面边界层从层流变为湍流的位置（Xtr top），这是判断翼型表面流动状态的重要指标：
- 小攻角时：Xtr top较大（0.5~0.8），层流段长，摩擦阻力小
- 攻角增大时：Xtr top前移，层流段缩短，湍流段增加，摩擦阻力增大
- 接近失速时：Xtr top迅速前移至0.3~0.4，大部分翼面变为湍流
- 高Re下转捩更早：Re越大，相同攻角下转捩位置越靠前，但整体升阻比仍然更高
这个数据告诉我们：NACA 4415在小攻角巡航时能保持较长的层流段，有利于降低阻力；但在大攻角时层流段迅速缩短，这也是升阻比下降的原因之一。
八、Hinge Fy（铰链力）曲线
铰链力曲线反映翼面控制舵片的铰链受力情况：
此图如果显示空白，同样需要调整坐标轴范围。铰链力数据主要用于舵机选型和舵面设计，在后续3D分析阶段会进一步用到。
九、雷诺数对性能的影响规律
综合6组数据，雷诺数对NACA 4415翼型性能的影响可以总结为：
| 性能指标 | Re=120k（最低） | Re=220k（最高） | 变化幅度 |
|---|---|---|---|
| 最大升阻比 | ~55 | ~75 | +36% |
| 最大升力系数 | ~1.35 | ~1.45 | +7% |
| 最佳攻角 | 6° | 7.5° | +1.5° |
| 失速攻角 | ~12° | ~14° | +2° |
核心规律：雷诺数对升阻比的影响远大于对最大升力系数的影响。这意味着飞行速度主要影响的是"飞多远"（续航效率），而不是"能不能飞起来"（最大升力）。
十、对竞赛机设计的指导建议
设计参数建议
- 巡航攻角：6°~8°（满载7.5°，空载6°）——此区间升阻比接近最大值
- 安全攻角上限：10°——留2°失速余量，满载时尤其重要
- 最低飞行速度：Re≥150,000（约11 m/s）——低于此值效率下降明显
- 满载巡航速度：Re≥165,000（约12 m/s）——设计基准条件
- 最佳飞行速度：Re=180,000~200,000（13~15 m/s）——效率与电量平衡
翼型评价
- 优点：15%厚度结构强度好，最大升力系数高（1.45），低Re下仍有不错效率
- 注意点：低Re（120k）时升阻比降至55，空载低速飞行效率较差
- 适用性：NACA 4415适合翼展2000mm、翼弦200mm的竞赛机，在Re=150k~220k范围内表现良好
十一、下一步：3D机翼分析
2D翼型分析已经完成，关键气动数据已经拿到。接下来将进入3D机翼分析阶段：
- 将NACA 4415翼型展开为2000mm翼展的3D机翼
- 定义翼根弦长、翼尖弦长、扭转角等几何参数
- 在XFLR5中进行3D升力面分析（LLT或VLM方法）
- 计算3D机翼的升力分布、诱导阻力、展向效率
- 随后进入整机定义阶段（机身+平尾+垂尾）
