一、为什么要从2D转向3D

2D翼型分析告诉我们：NACA 4415翼型本身在雷诺数12万到22万范围内表现如何——升力系数多大、失速攻角几度、升阻比多高。但真实的机翼是三维的，有限翼展的机翼和无限翼展的2D翼型之间，存在本质差异。

2D分析中，空气只能在翼型上下表面流动。但3D机翼中，空气还可以沿着翼展方向流动——翼尖下方的高压空气会绕过翼尖流向上方低压区，形成翼尖涡。这个涡流会产生诱导阻力，同时降低整个机翼的有效攻角和升力。

所以2D分析的结果不能直接用到真飞机上。我们需要在3D层面重新计算：升力沿翼展如何分布、诱导阻力多大、哪个截面先失速。这就是3D机翼分析要回答的问题。

二、机翼参数确定

在进入XFLR5之前，先确定机翼的基本参数：

展弦比6.67对于竞赛模型飞机来说是一个合理的值。展弦比越大，诱导阻力越小，但结构重量和制作难度也增加。6.67在性能和实用性之间取得了较好的平衡。

选择矩形翼（梢根比=1.0）作为第一个测试方案，原因是：结构简单、制作容易、升力分布便于理解。矩形翼的升力分布不是最优的（理想是椭圆分布），但作为基准方案，后续可以尝试梯形翼来优化。

三、XFLR5模块切换——关键步骤

2D翼型分析完成后，需要切换到3D机翼设计模块。这一步是关键，因为XFLR5的不同模块功能完全不同，菜单结构也会变化。

操作路径：

第一步：点击顶部菜单栏的 Module 菜单

图1：XFLR5的Module菜单——通过快捷键Ctrl+6切换到Wing and Plane Design模块

第二步：在弹出的下拉菜单中选择 Wing and Plane Design

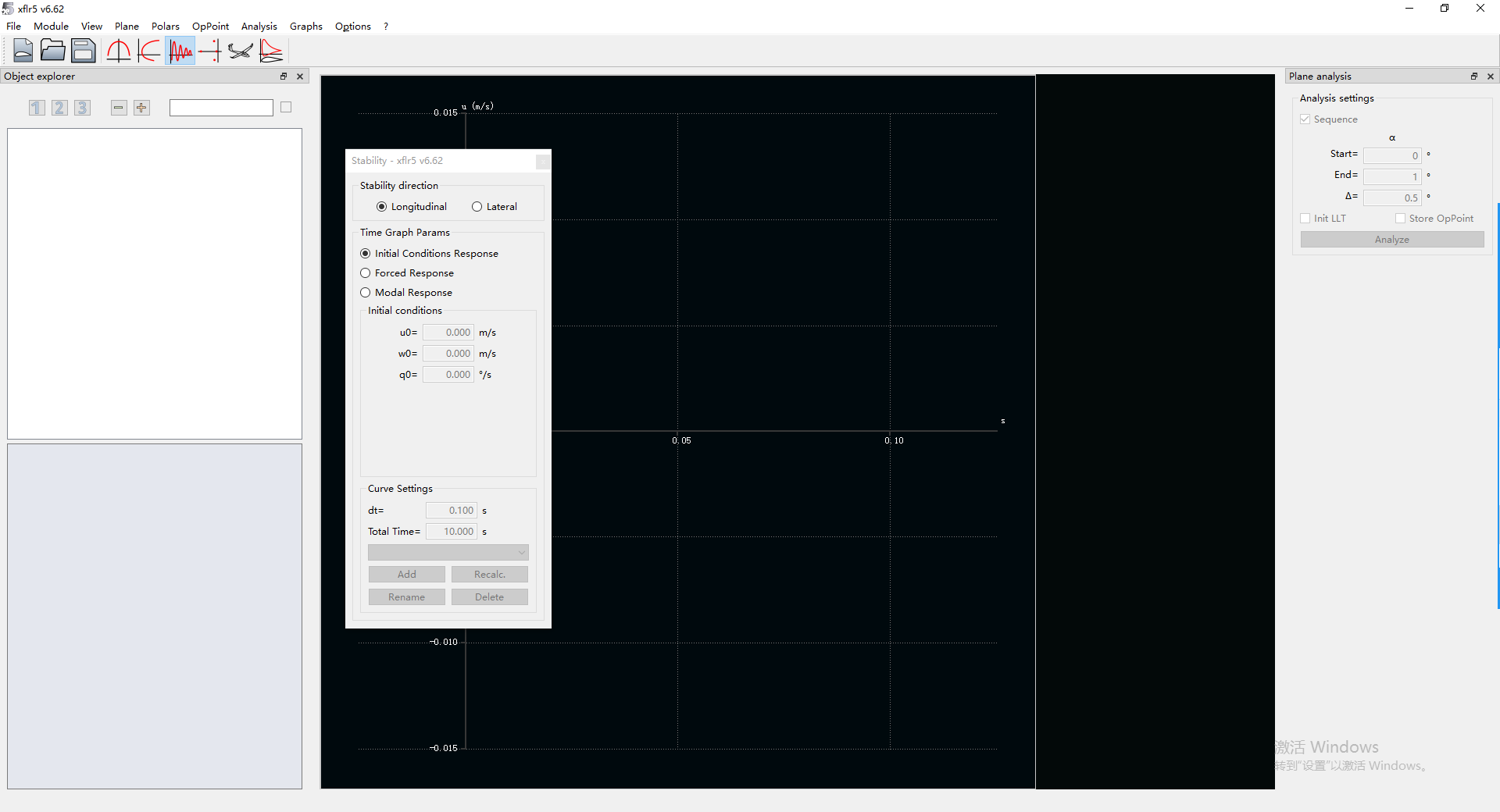

图2：进入Wing and Plane Design模块时，可能误弹出Stability对话框——关闭即可

图3：关闭Stability对话框后，界面回到2D分析模块——注意菜单栏仍有Foil和Design

进入该模块后，菜单栏会发生变化——原来的 Foil 和 Design 菜单会消失，取而代之的是 Plane 菜单。这是确认你进入正确模块的标志。

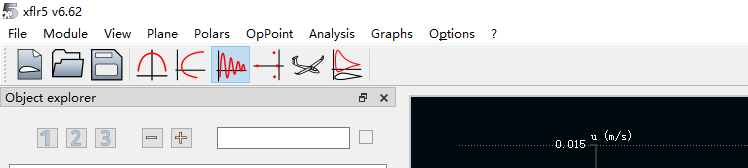

图4：成功进入Wing and Plane Design模块——菜单栏出现Plane菜单，Foil和Design菜单消失

四、定义新飞机——Plane Editor

进入 Wing and Plane Design 模块后，菜单栏会出现 Plane 菜单。通过这个菜单来定义新的飞机/机翼。

操作路径：

第一步：点击菜单栏的 Plane 菜单

第二步：选择 Define a New Plane（快捷键 F3）

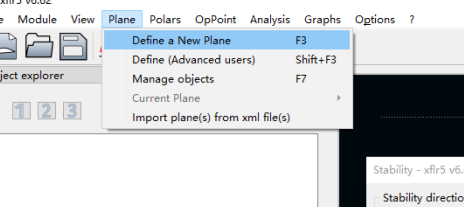

图5：Plane菜单下拉选项——选择Define a New Plane（F3）开始定义新飞机

Plane 菜单的选项如下：

选择 Define a New Plane 后，会弹出 Plane Editor 对话框。这个对话框是飞机的总装界面，可以配置以下部件：

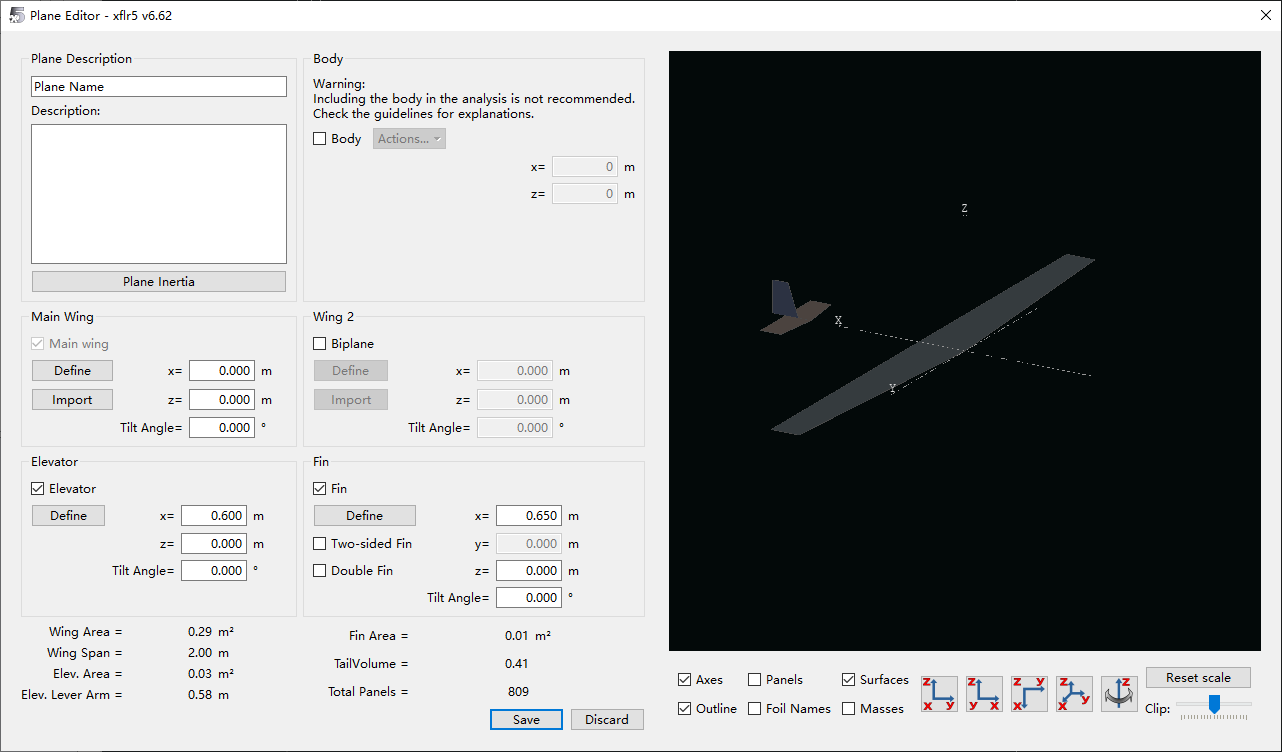

图6：Plane Editor对话框——飞机总装界面，可配置主翼、平尾、垂尾等部件

• Main Wing（主翼）——必须勾选，这是我们要定义的机翼
• Wing 2（第二机翼）——双翼机才用，不勾选
• Elevator（平尾/水平安定面）——后续整机分析时定义
• Fin（垂尾/垂直安定面）——后续整机分析时定义
• Body（机身）——一般不勾选，软件提示不建议包含机身

每个部件旁边都有 x=、z= 位置输入框和 Tilt Angle= 倾角输入框，用于设置该部件相对于飞机参考点的位置。还有一个 Define 按钮，点击后进入该部件的详细定义界面。

五、定义主翼——Wing Editor

在 Plane Editor 对话框中，找到 Main Wing 区域，确保 Main wing 复选框已勾选，然后点击 Define 按钮。

这会打开 Wing Editor（机翼编辑器），在这里定义机翼的截面参数。Wing Editor 采用表格形式，每一行代表一个翼截面：

关键说明：

1. XFLR5只定义半边机翼（右翼），软件自动镜像生成完整机翼。所以翼展2000mm，在Wing Editor中半翼展 = 1000mm。

2. 两个截面（y=0 和 y=1000）的弦长都设为300mm，构成矩形翼。如果翼尖弦长小于翼根弦长，就变成梯形翼。

3. 翼型选择：点击 Foil 列会弹出下拉菜单，列出当前已加载的所有翼型。确保之前在2D分析中使用的 NACA 4415 已经加载。

4. 几何扭转角和上反角先设为0°，作为最简单的基准方案。后续可以根据3D分析结果来优化这些参数。

六、3D分析条件设置

机翼定义完成后，需要进行3D气动分析。分析条件与2D类似，但3D分析会考虑有限翼展效应：

七、3D分析重点关注的指标

和2D不同，3D分析能看到整个机翼上的气流分布。运行分析后，重点关注以下几个结果：

1. 升力沿翼展分布（Lift Distribution）

理想情况下，升力沿翼展应该接近椭圆分布，这样诱导阻力最小。矩形翼的升力分布偏高，不是最优的，但作为基准可以接受。如果后续改成梯形翼，分布会更接近椭圆。

2. 哪个截面先失速

理想情况是翼根先失速、翼尖后失速。翼根先失速时，失速区域远离副翼，副翼还能正常工作，飞机不至于失去横滚控制。如果翼尖先失速，副翼会失效，非常危险。

3. 3D升阻比（CL/CD）

3D升阻比会比2D低，因为增加了诱导阻力。展弦比6.67的机翼，诱导阻力大约占总阻力的30%-40%。3D最大升阻比通常比2D低20%-30%。

4. 3D升力曲线斜率（CL-Alpha）

2D薄翼理论升力斜率是2π（约0.11/°）。3D有限翼展的升力斜率会降低，可以用公式估算：a = a₀ × AR / (AR + 2)，其中a₀是2D斜率。展弦比6.67时，3D斜率约为2D的77%。

八、完整操作流程总结

九、后续步骤预告

3D机翼分析完成后，后续还有两个阶段：

第三步：整机定义——在Plane Editor中定义平尾（Elevator）和垂尾（Fin），设置它们的位置和尺寸，构成完整的飞机模型。平尾用于维持俯仰稳定性，垂尾用于维持方向稳定性。

第四步：稳定性分析——计算全机升力中心（中性点）位置，结合重心位置求静稳定裕度。验证平尾面积是否足够、垂尾面积是否足够、重心位置是否在安全范围内。

这两个阶段将在后续文章中详细记录。
