引言：为什么真实飞机都有"安装仰角"？

上一课我们分析了3段式机翼的气动性能——最大升阻比27、失速迎角14度、静稳定性良好。但仔细看数据会发现一个问题：最佳升阻比出现在迎角约2°。这意味着飞机要飞得最远、最省油，机身得稍微"仰起来"2度。

真实的飞机设计师可不干这事——他们会给机翼加一个固定的安装仰角（也叫机翼安装角），让飞机平飞时机身水平、机翼自动处在最高效率点。今天我们就用XFLR5验证这个设计：给3段式机翼加3度Twist，对比前后数据。

一、安装仰角是什么？

很多新手容易混淆两个概念：

• 迎角（Angle of Attack, α）：飞行时机翼相对来流的角度，随时变化
• 安装仰角（Incidence Angle / Twist）：机翼相对机身基准线的固定角度，设计时就定死

安装仰角的作用很简单：让飞机平飞时，机翼不需要仰起来找升力——机身水平、机翼自带仰角，这样机身阻力最小，机翼效率最高。

二、XFLR5里怎么设置3度安装仰角

在XFLR5的机翼定义界面（Wing Edition），找到 Twist（扭转角）这一列。Twist=3°表示整个机翼相对机身基准线统一上仰3度。

翼段	y (m)	chord (m)	offset (m)	dihedral (°)	twist (°)
Section 1（翼根）	0.000	0.180	0.000	0.0	3.0
Section 2（中段）	0.400	0.180	0.000	3.0	3.0
Section 3（翼尖）	0.800	0.130	0.000	0.0	3.0

三段统一填3.0，不是翼尖扭转，而是整个机翼作为一个整体向上仰3度。保存机翼→保存飞机→重新跑LLT分析。

三、数据对比：加3度安装仰角前后

核心参数一览

参数	扭转前	扭转后（+3°）	变化
零迎角升力 CL₀	≈ 0.40	≈ 0.65-0.70	✅ 大幅提高
最佳升阻比迎角	≈ 2°	≈ 0°	✅ 平飞即最佳
最大升阻比 CL/CDmax	≈ 27	≈ 27	基本持平
失速迎角	≈ 14°	≈ 11-12°	后移3度
静稳定性 dCm/dα	< 0	< 0	保持

升力曲线对比：零迎角升力从0.40跳到0.65

第一张图是加3度安装仰角后的CL-α升力曲线。最直观的变化是：曲线整体向上平移了。

扭转前，飞机平飞（α≈0°）时CL只有0.40，升力不够，必须仰起来到2°左右才能高效飞行。扭转后，α=0°时CL直接到0.65-0.70——机身平着飞，升力已经绰绰有余。

升阻比曲线对比：最佳点从2°移到0°

第二张图是扭转后的CL/CD-α升阻比曲线。这是最值钱的变化：

扭转前，最佳升阻比出现在α≈2°——飞机要"仰着头"飞才最省油。扭转后，峰值直接移到α≈0°——飞机平飞时（机身水平）机翼就处在最高效率点。最大升阻比还是≈27，没变，因为扭转本身不改变翼型的固有气动效率，只是改变了最佳工作迎角的位置。

俯仰力矩对比：稳定性保持

扭转后的Cm-α曲线斜率依然为负，静稳定性良好。Cm整体向下平移（更负了），因为3度扭转增加了低头力矩——这很正常，后续加上水平尾翼就能配平。

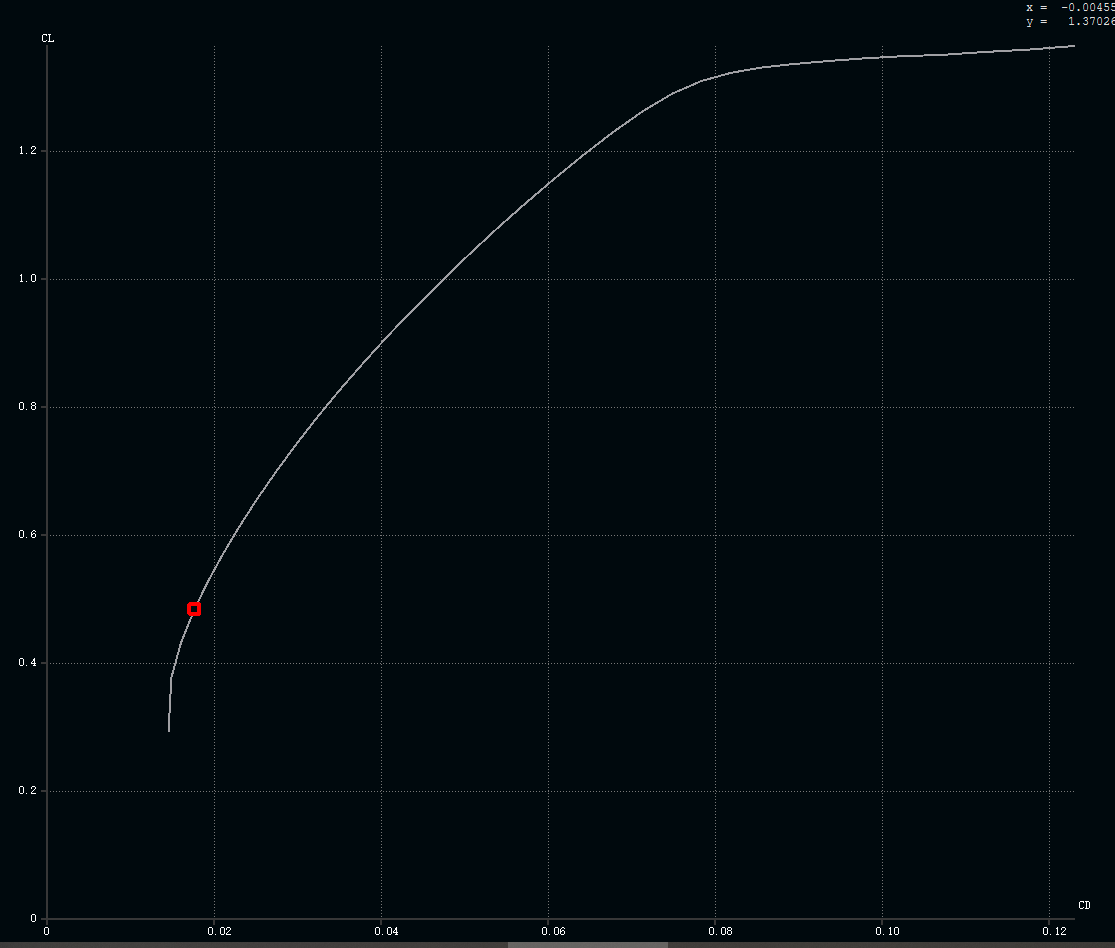

极曲线：整体气动效率没有损失

四、这个设计为什么好？

设计目标	无安装仰角	3度安装仰角
平飞姿态	机身需仰2°，机身阻力大	机身水平，阻力最小
巡航效率	机翼在最佳效率点，但机身不水平	机翼最佳 + 机身水平 = 整体最优
零迎角升力	CL₀=0.40，平飞余量勉强	CL₀=0.65-0.70，余量充足
起飞滑跑	需要较大迎角才能离地	安装仰角自带升力，更容易离地
失速安全	失速迎角14°，余量约10°	失速迎角11-12°，余量约7°（仍安全）

五、下一步：固化到机身设计

3度安装仰角已经验证成功，接下来要做的是把它固化到机身结构中：

1. 机翼安装面设计成上仰3度：机翼翼根连接处不是平的，而是自带3度上仰
2. 水平尾翼配平：3度扭转增加了低头力矩，需要水平尾翼产生足够的配平力来平衡
3. 完整飞机稳定性分析：加上尾翼后重新跑分析，确认整机稳定性

到那时候，这架飞机就不只是"一对有仰角的翅膀"，而是一架完整的气动优化设计了。
