一、飞机概述
Short SC.7 Skyvan（肖特SC.7高空货车）是英国肖特兄弟和哈兰德有限公司（Short Brothers & Harland Ltd）于1959年开始研制、1963年1月17日首飞的轻型双发涡桨通用运输机。其设计源于迈尔斯公司（Miles Aircraft）的Aerovan货运飞机概念，采用高展弦比机翼。
Skyvan最显著的特征是其方方正正的盒形机身，因此获得了"会飞的鞋盒"（The Flying Shoebox）和"棚屋"（The Shed）的绰号。它被FlightGlobal列为"12架最奇怪的飞机之一"。空军中将罗恩·迪克在《航空与航天杂志》中描述它："它粗壮而棱角分明，它的货运集装箱机身悬挂在机翼上，机翼的形状可能是在锯木厂做的，它的双垂尾只是直立的木板，仿佛是事后加上去的。"
尽管外形朴素，Skyvan作为一架坚固的轻型运输机有着突出的优点：箱形机身允许一个大的后门用于装卸货物，能够携带超过1.5吨的有效载荷。虽然不是真正的短距起降飞机，但它可以从半英里（804.67米）的跑道起飞。简洁和坚固是Skyvan的主要特点，可用于短途货运、客运、跳伞等多种用途。
包括军用机型在内，一共制造了149-153架（不同来源数据略有差异），最后一批于1986年交付。Skyvan至今仍在全球多个国家的军事和民用运营商中服役。
苏教练点评：Skyvan的核心设计哲学是"载货效率优先于气动效率"。方机身阻力大？没关系，货舱容积大才是硬道理。双尾梁结构复杂？没关系，尾部短了机身就轻了，货舱门也不被尾杆挡住。这种"实用至上"的设计哲学，与我们限时载运项目的本质完全一致——在有限时间内运最多的球。
二、完整技术规格（Series 3）
基本参数
| 参数 | 数值 |
|---|---|
| 型号 | Skyvan Series 3 |
| 首飞日期 | 1963年1月17日 |
| 服役日期 | 1966年 |
| 生产单位 | 肖特兄弟和哈兰德有限公司 |
| 总产量 | 149-153架（含军用型） |
| 机组 | 1名驾驶员 + 1名副驾驶（可选） |
| 乘客 | 19人 |
尺寸数据
| 参数 | 公制 | 英制 |
|---|---|---|
| 翼展 | 19.79 m | 65 ft 11 in |
| 机身长度 | 12.22 m | 40 ft 1 in |
| 机身高度 | 4.6 m | 15 ft 1 in |
| 机翼面积 | 34.65 m² | 372.97 sq ft |
| 展弦比 | 约11.3（高展弦比） | |
重量数据
| 参数 | 公制 | 英制 |
|---|---|---|
| 最大起飞重量 | 5,670 kg | 12,500 lb |
| 空重（货运配置） | 3,331 kg | 7,100 lb |
| 空重（客运配置） | 3,366 kg | 7,420 lb |
| 最大停机坪重量 | 5,681 kg | 12,524 lb |
| 最大降落重量 | 5,670 kg | 12,500 lb |
| 翼载（毛重） | 163.56 kg/m² | 33.5 lb/ft² |
| 动力负载 | 4.99 kg/kW | 8.2 lb/hp |
动力系统
| 参数 | 数值 |
|---|---|
| 发动机 | 2 × Garrett AiResearch TPE331-201 涡桨发动机 |
| 单台功率 | 533 kW（715 shp / 约690马力） |
| 螺旋桨 | 2 × 3叶 Hartzell HC-B3TN-5 恒速可逆桨 |
| 燃料容量 | 1,109.13 L |
性能数据
| 参数 | 公制 | 英制 |
|---|---|---|
| 巡航速度 | 325 km/h | 202 mph |
| 最大速度 | 333 km/h | 207 mph |
| 最大升限（双发） | 6,860 m | 22,500 ft |
| 最大升限（单发） | 2,743 m | 9,000 ft |
| 航程（最大燃油） | 1,117 km | 694 miles |
| 航程（最大载荷） | 450 km | 280 miles |
| 最大爬升率（双发） | 457.2 m/min | 1,500 ft/min @ 100 kt |
| 最大爬升率（单发） | 121.9 m/min | 400 ft/min @ 100 kt |
| 起降跑道需求 | 约805 m（半英里） | |
数据来源：Aviastar.org Virtual Aircraft Museum（Series 3规格表）、搜狐军事（技术数据）、头条百科（SC.7高空货车词条）。不同来源的空重数据略有差异（3,331kg vs 3,500kg），可能因配置不同。
三、设计特征详解
结构特点
- 斜撑杆式直形上单翼——高翼布局，2根倾斜撑杆支柱连接左右主翼和起落架短舱，构成较强的机翼承力结构
- 双引擎机翼安装——机翼上安装两台Garrett TPE331涡桨发动机，三桨叶螺旋桨
- 方形机身——机身截面为方形（矩形），最大化货舱容积

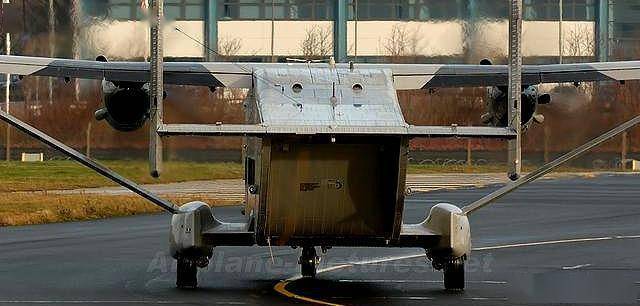

- 上掠式尾部——尾部上翘，安装了装卸舷梯/货舱门
- 双尾翼——H型尾翼，双垂尾+高平尾，侧面为方形，位于螺旋桨滑流中舵效高

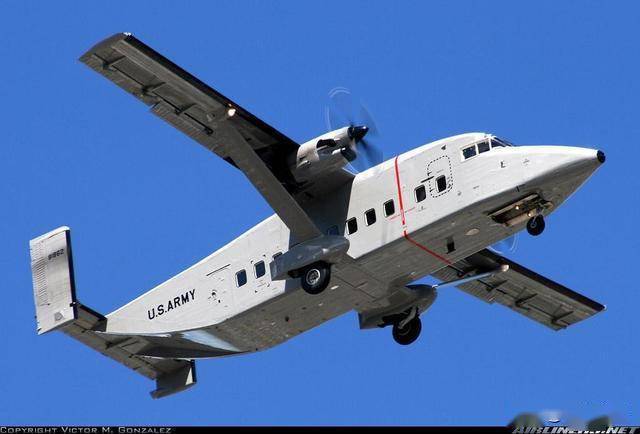

- 固定前三点式起落架——简单可靠，适合粗糙场地
设计演变
Skyvan经历了三个主要发展阶段：
- Skyvan 1（原型机）：2架，由美国大陆公司（Continental）GTSIO-520活塞发动机提供动力，390马力
- Skyvan 1A：1架，改装透博梅卡（Turbomeca）Astazou 2涡桨发动机
- Skyvan 2（初期生产型）：由Turbomeca Astazou XII涡桨发动机提供动力。但这种发动机不适合高温高海拔条件
- Skyvan 3（主要生产型）：换装Garrett AiResearch TPE331涡桨发动机，改善了高温高海拔性能。这是最成功的型号
Skyvan 3除了换发外还进行了多项改进：更大的调整片和升降舵失衡补偿器、更大的油箱（燃料效率提高5%）、机身简化设计（空重反而降低）、座舱布局优化、增加中央警告系统。
苏教练设计参考要点
对于我们1:10缩比模型，最值得借鉴的设计特征是：①方机身最大化货舱容积；②双尾梁缩短机身长度减轻重量；③高翼布局使货舱地面平整；④后部货舱门实现快速装卸；⑤固定起落架简单可靠。这些特征与限时载运项目的需求完全吻合。
四、型号变体
| 型号 | 说明 |
|---|---|
| Skyvan 1 | 2架原型机，Continental GTSIO-520活塞发动机 |
| Skyvan 1A | 1架，改装Turbomeca Astazou 2涡桨发动机 |
| Skyvan 2 | 初期生产型，Turbomeca Astazou XII涡桨发动机 |
| Skyvan 3 | 主要生产型，Garrett TPE331涡桨发动机 |
| Skyvan 3A | 增加最大起飞重量（MTOW）的Skyvan 3 |
| Skyvan 3M | 军用运输型 |
| Skyvan 3M-200 | 最大重量增至15,000 lb / 6,800 kg |
| Skyvan 3M-400 | 现代化军用型 |
| Skyvan 3 C1 | 10架，英国陆军指定型号 |
| Skyliner | 豪华客运改型 |
| Seavan | 海上巡逻型 |

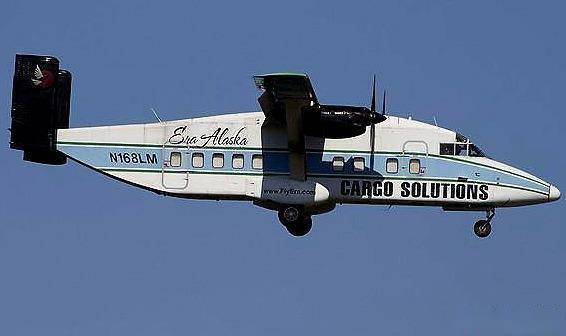

衍生型号：Short 330 / C-23 Sherpa
Short 330是Skyvan的加长衍生型，1973年5月23日启动研发，1974年8月22日首飞。美军编号为C-23"夏尔巴人"（Sherpa）战术运输机。330系列保留了Skyvan的核心设计特征（方机身、双尾梁、高翼撑杆），但机身更长，机舱为完整的长方体非加压机舱，尺寸为1.97m（宽）× 1.97m（高）× 9.09m（长），可完全利用空间35.28m²。
五、原始图片资料

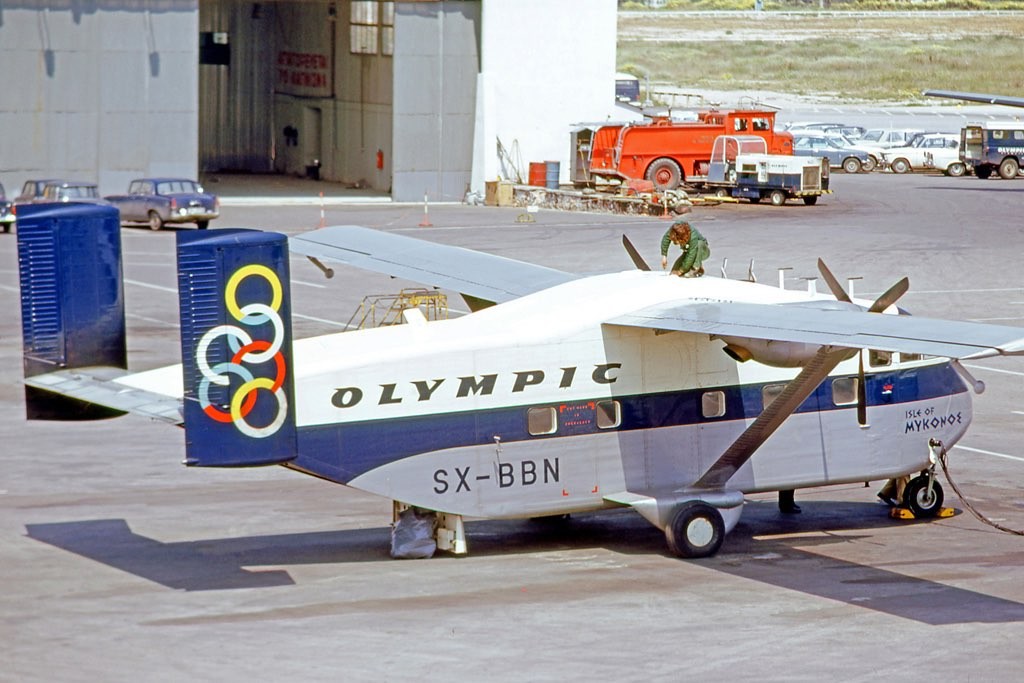

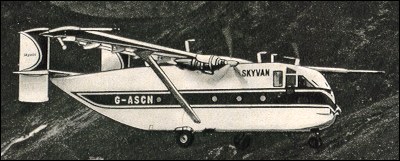

1. 三视图与主照片
2. 各国服役照片
3. 马岛战争历史照片

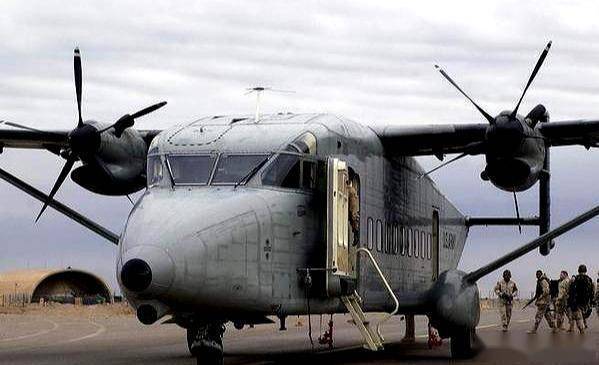

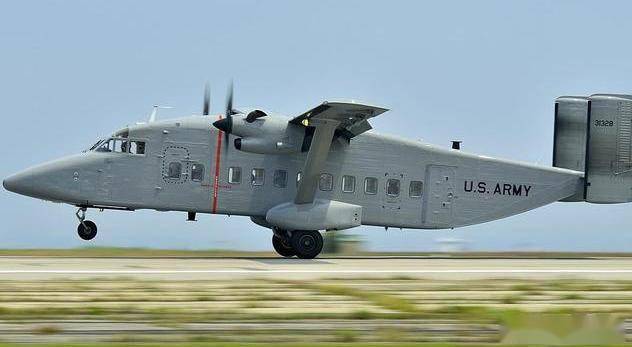

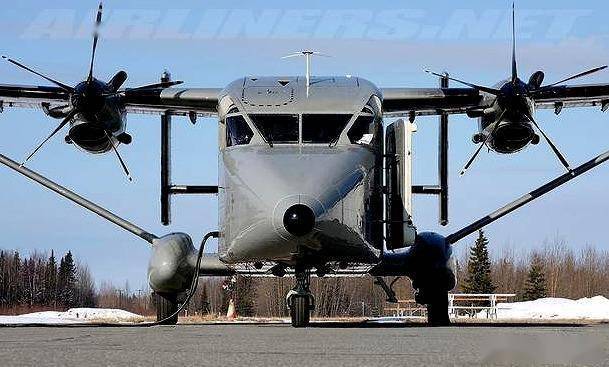

4. Short 330 / C-23 Sherpa 设计细节
六、全球运营者
军用运营者
| 国家/地区 | 数量 | 型号 |
|---|---|---|
| 阿根廷（海岸警卫队） | 5架 | Skyvan 3M-400-7（马岛战争损失2架） |
| 阿曼（皇家空军） | 16架 | Skyvan 3M-400多种子型号 |
| 新加坡（空军） | 6架 | Skyvan 3M-400-15/16 |
| 加纳（空军） | 6架 | Skyvan 3M-400 |
| 委内瑞拉 | 6架 | Skyvan 3M |
| 墨西哥（空军） | 6架 | Skyvan 3M/3M-400 |
| 尼泊尔（空军） | 7架 | SC.7 3-100 / 3M-400-9 |
| 印尼（空军） | 4架 | Skyvan 3M-400-5 |
| 泰国（军队/警察） | 4架 | Skyvan 3M-400 |
| 沙特阿拉伯 | 4架 | Skyvan 3M |
| 圭亚那 | 4架 | Skyvan 3 |
| 厄瓜多尔（空军） | 2架 | Skyvan 3M-400-6 |

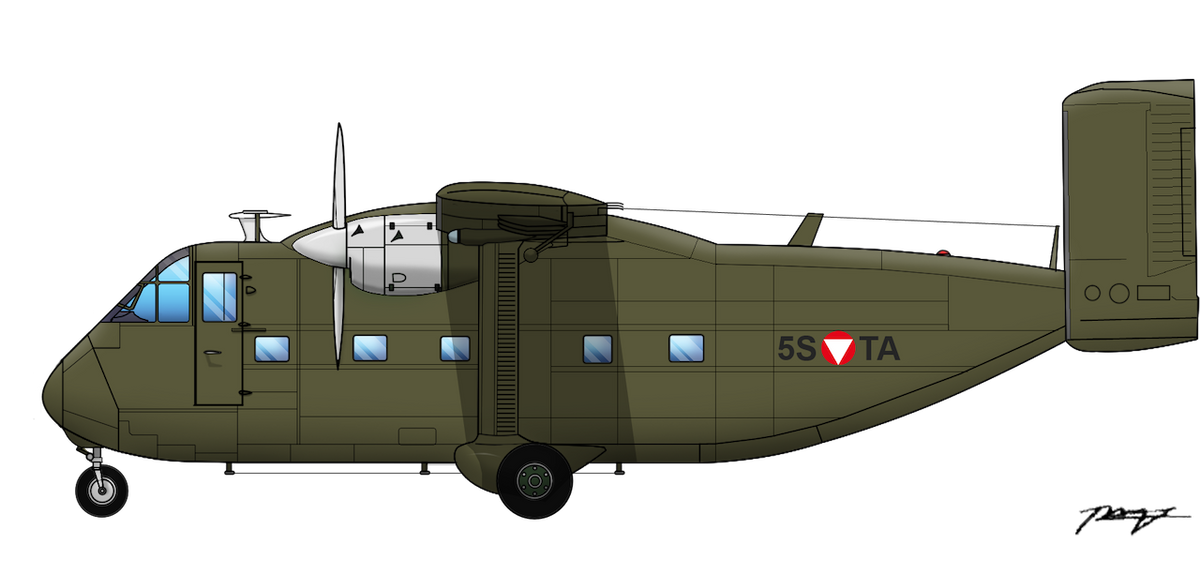

| 奥地利（空军） | 2架 | Skyvan 3-400-1 |
| 也门（空军） | 2架 | Skyvan 3M |
| 日本（政府） | 2架 | Skyvan 3M-400-II |
| 阿联酋（空军） | 3架 | Skyvan 3 |
民用运营者（部分）

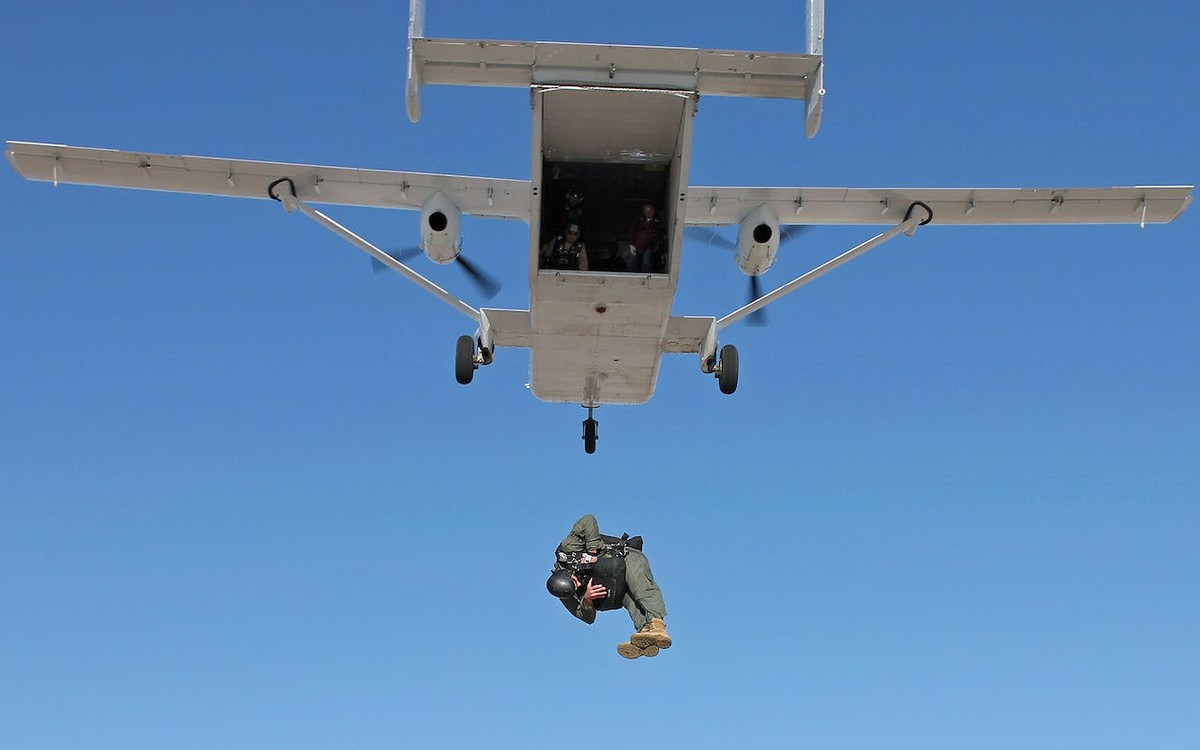

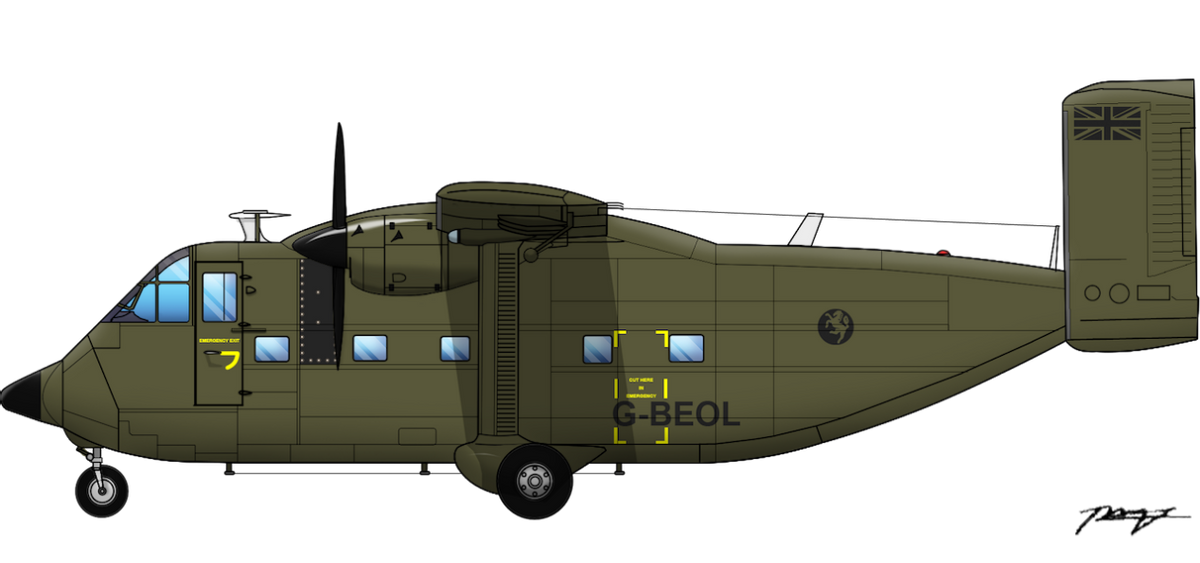

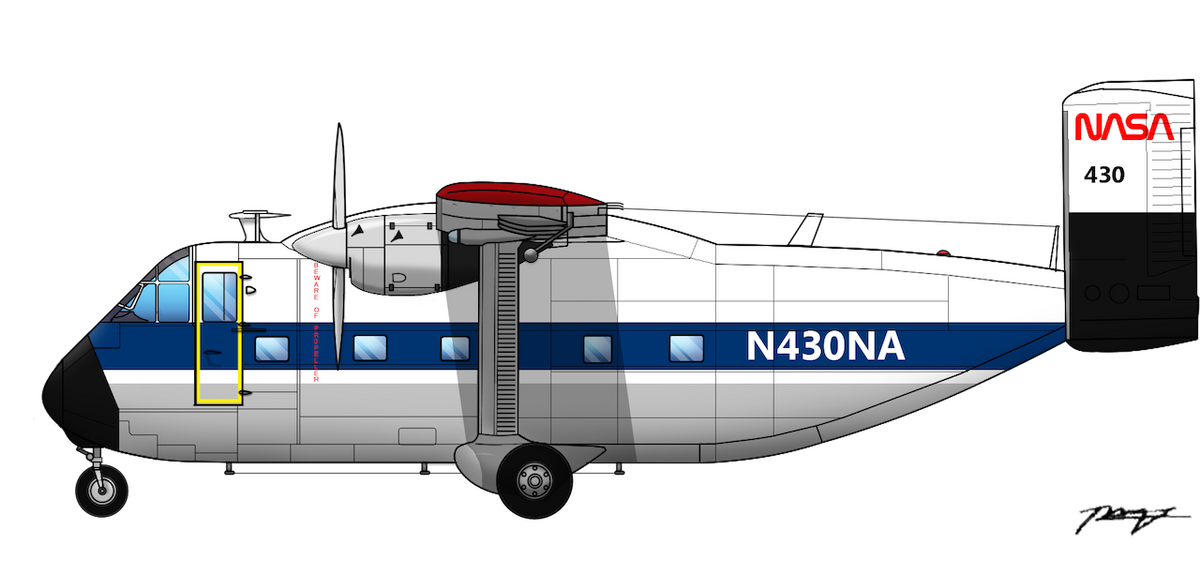

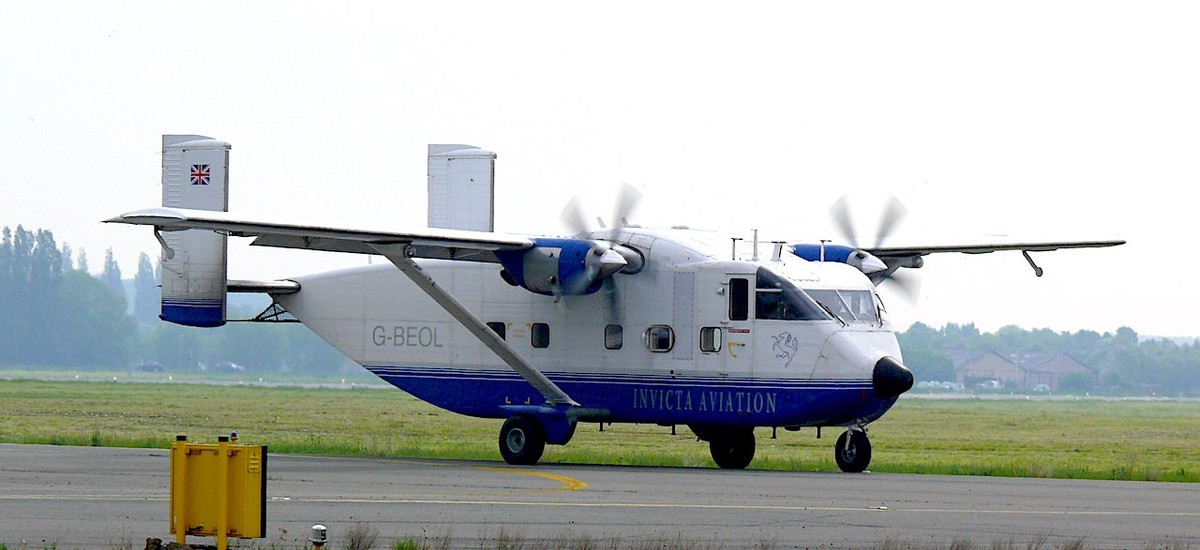

NASA、奥林匹克航空公司、英国欧洲航空公司苏格兰分部、Invicta Aviation、Wein Consolidated Airlines、Summit Air、Gulf Air等。民用用途包括短途货运、客运、跳伞运动、航空测绘等。截至2018年，Skyvan仍在全球许多国家服役。
七、作战服役历史
马岛战争（1982年）
阿根廷海岸警卫队在斯坦利港和圆石岛部署了5架Skyvan，利用其短距起降能力在大陆和被占领的福克兰群岛之间进行通信和轻型运输。

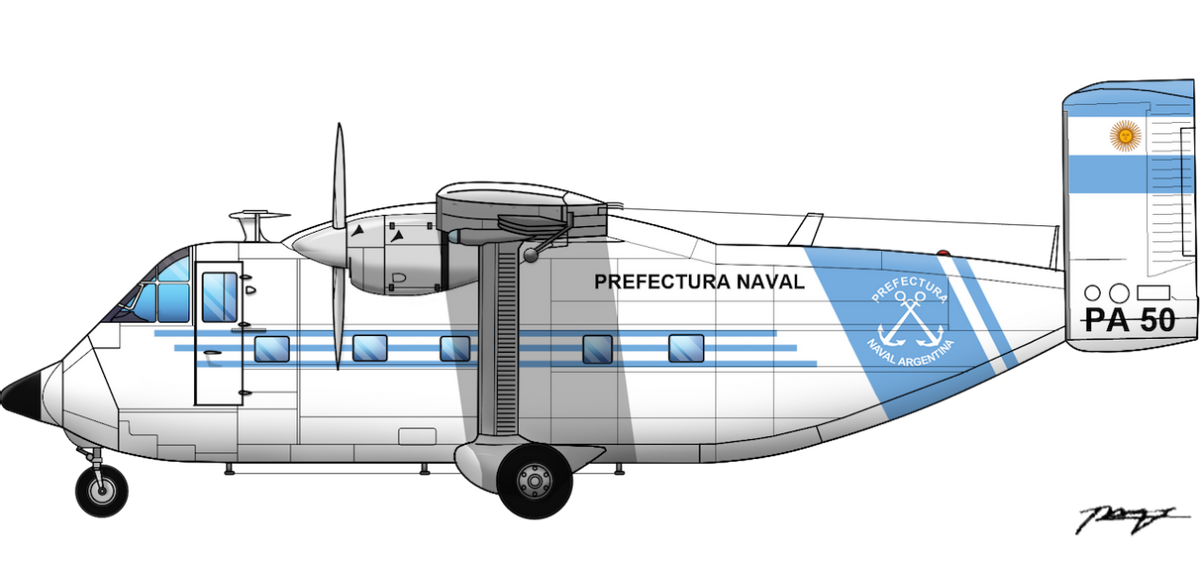

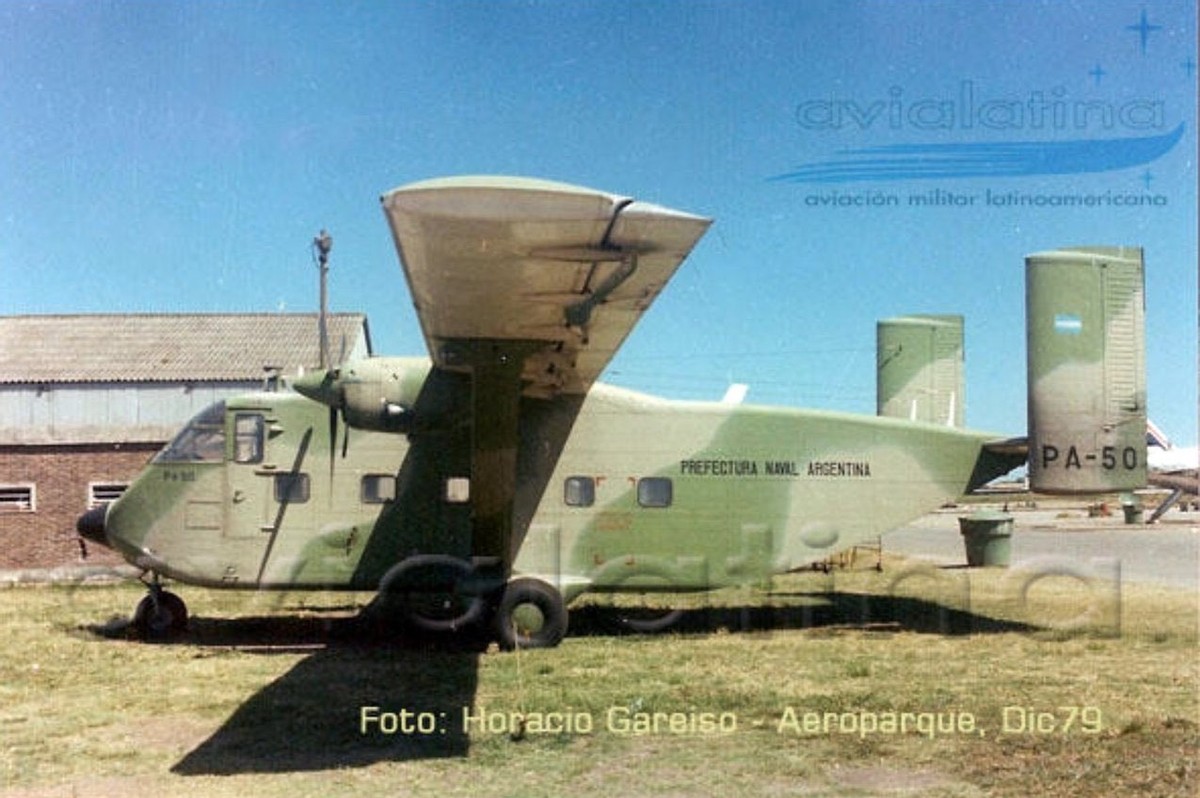

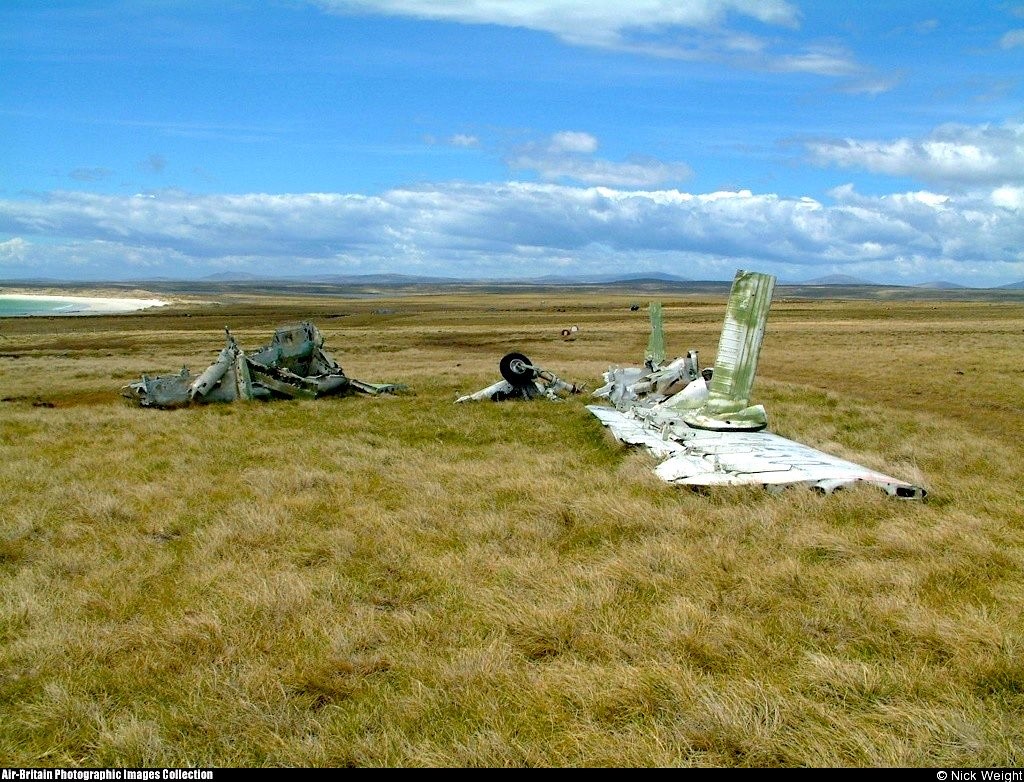

- PA-50：1982年5月15日在圆石岛突袭中被英国SAS特种空勤团D中队摧毁，残骸至今仍清晰可见

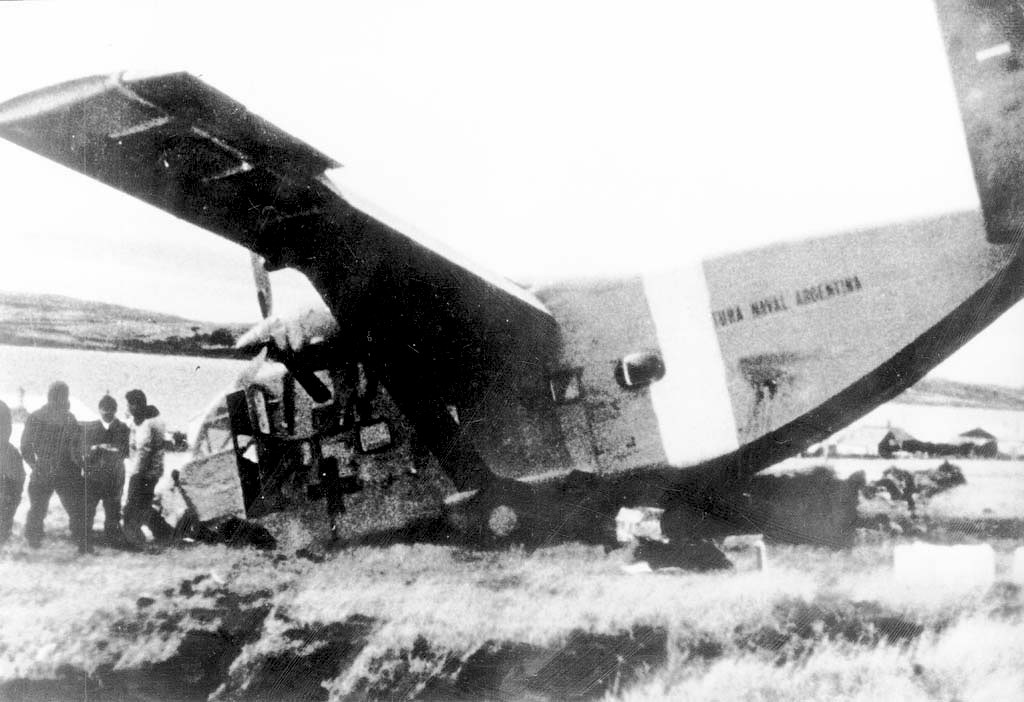

- PA-54：1982年6月5日在斯坦利赛马场着陆时前起落架故障，后于6月12-13日被英军105毫米火炮摧毁

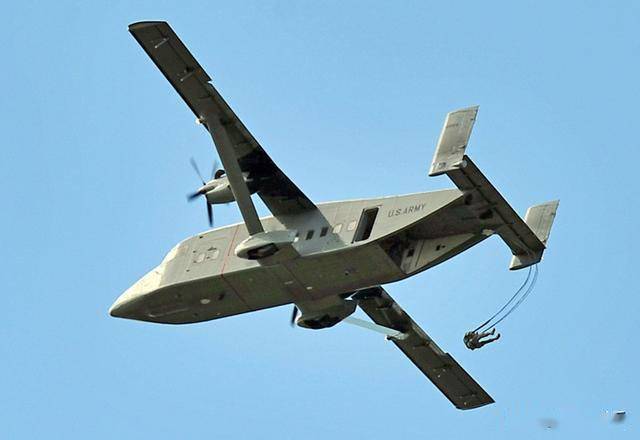

C-23 Sherpa在美国军方服役
- 1984年：美国空军采购18架C-23A
- 1988年：美国陆军国民警卫队购买10架C-23B
- 1990-1991年：沙漠盾牌/沙漠风暴行动中部署西南亚
- 2003年：部署科威特支持伊拉克自由行动，8年间累积约47,000飞行小时
- 2010年：参加墨西哥湾深水地平线石油泄漏清理
- 2012年：参加飓风"桑迪"救灾
八、设计分析——对限时载运模型的启示

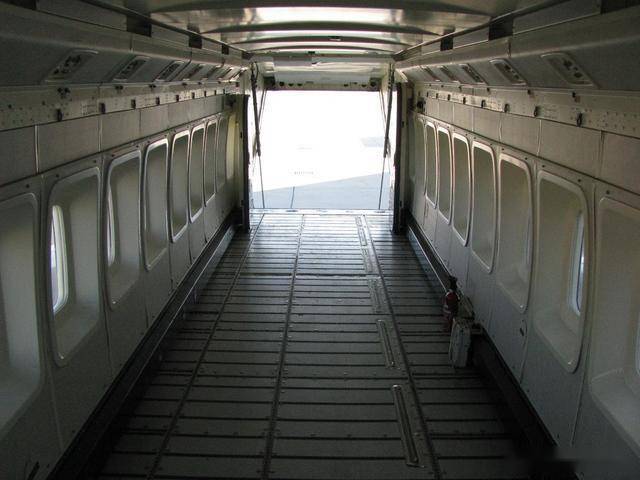

方机身设计的核心优势
Skyvan的方机身设计是货运飞机的经典教科书。方形截面意味着：
- 容积效率最高——相同截面积下，方形比圆形提供更大的有效装载空间
- 制造简单——平面板材比曲面板材更容易加工，对瓦楞纸模型尤其重要
- 装卸方便——方形截面使货物可以紧密排列，无死角
- 结构效率高——方形的平板结构天然适合承受分布载荷

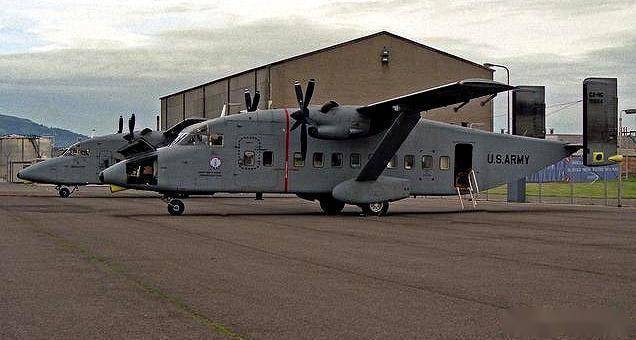

双尾梁设计的巧妙之处
双尾梁是Skyvan另一个标志性设计：
- 缩短机身——尾梁从机翼延伸而非从机身，使机身更短更轻

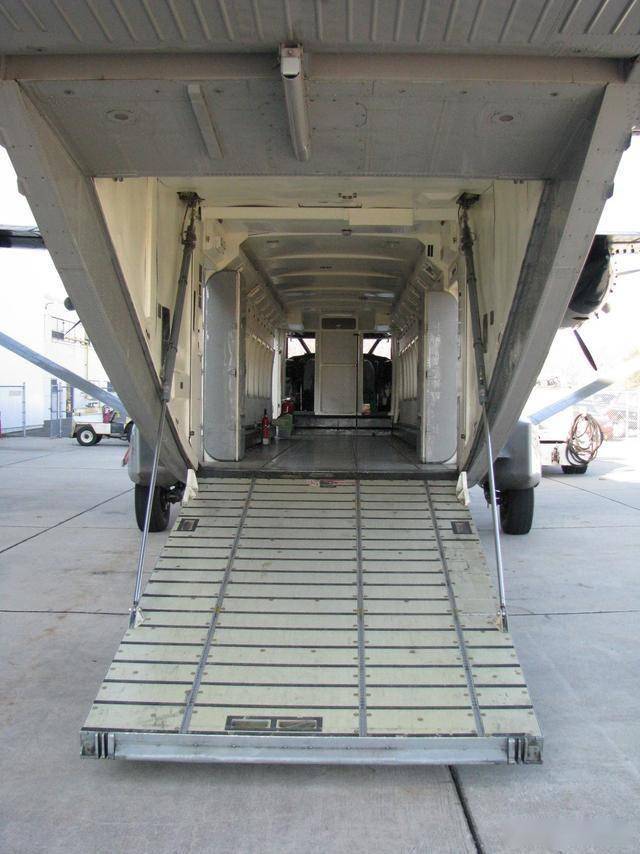

- 不挡货舱门——后部货舱门无尾杆阻挡，装卸通道完全畅通
- H尾翼效率高——双垂尾位于螺旋桨滑流中，低速舵效高
- 结构冗余——双尾梁提供结构冗余，单侧受损仍有控制力
对我们1:10缩比模型的参考价值
| Skyvan真机特征 | 缩比模型借鉴方式 | 限时载运项目价值 |
|---|---|---|
| 方机身（矩形截面） | 瓦楞纸方机身中央升力体 | 最大化货舱容积，装更多球 |
| 双尾梁+H尾翼 | 2根碳纤维杆+双垂尾高平尾 | 缩短机身减重，后舱门畅通 |
| 高翼+撑杆 | 高翼+碳纤维撑杆 | 货舱地面平整，重心低稳定 |

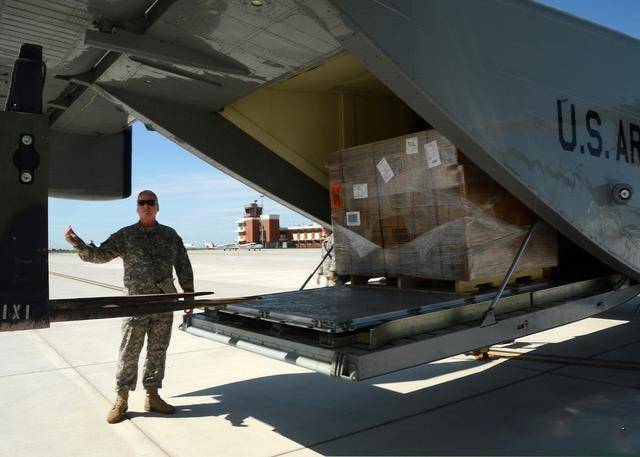

| 后部货舱门 | V型五槽+后部翻盖舱门 | 快速装卸，不拆货就能进出 |
| 固定起落架 | 固定前三点+弹簧减震 | 简单可靠，适合反复起降 |
| 双发短舱 | 双无刷850KV+3叶12寸桨 | 动力冗余，推力对称 |
苏教练总结
Skyvan被称为"方机身货运机教科书"绝非偶然。它用最朴素的外形实现了最高效的货运能力。对于我们用瓦楞纸+碳纤维制作的青少年限时载运模型来说，Skyvan的每一个设计特征都可以直接借鉴。方机身最大化装球量，双尾梁缩短机身减重，高翼布局保持稳定，后舱门实现快装快卸——这就是我们选择Skyvan作为原型机的根本原因。
资料来源：
- Aviastar.org Virtual Aircraft Museum — Short SC.7 Skyvan页面（三视图+完整规格表）
- 头条百科（baike.com）— SC.7"高空货车"词条
- 搜狐军事 — "SC.7高空货车双发涡轮螺旋桨轻型短距起降飞机"
- 搜狐军事 — "未能成为经典的肖特兄弟'货车'"（Short 330/C-23 Sherpa详解）
- 今日头条 — "飞机都是流线型的吗？看看Skyvan再回答"（历史+设计+运营+图集）
共下载37张原始图片资料（2.89MB），包括三视图、各角度照片、设计细节图、历史照片等。
